Назначение

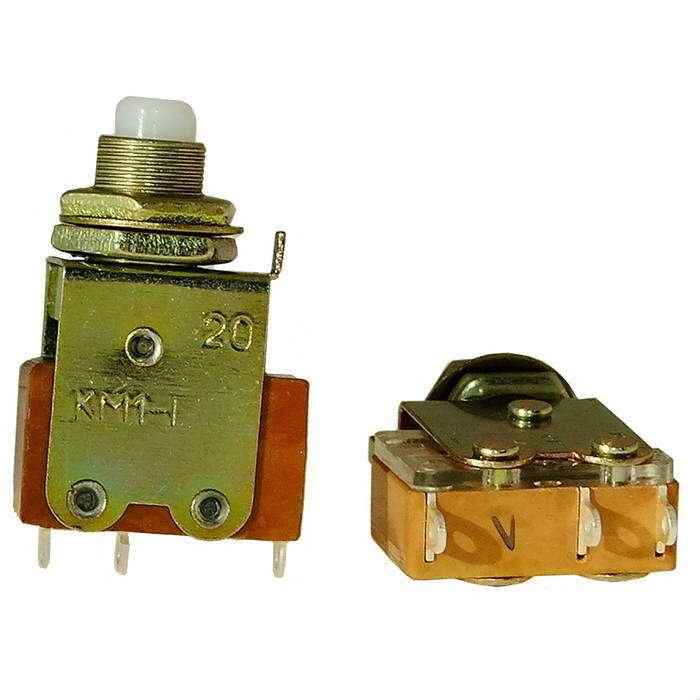

КМ1-1 — миниатюрный кнопочный переключатель производства АО «НПП Кузбассрадио» (город Белово, Кемеровская область). Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в электронных и электротехнических устройствах. Типичное исполнение — однополюсный переключатель ON/OFF (включено/выключено), применяемый для замыкания и размыкания цепей низкого и среднего уровня мощности.

Переключатель используется в панелях управления, распределительных щитах, промышленных и бытовых приборах, а также в звуковой и радиотехнической аппаратуре, где он выполняет функции элемента управления и коммутации.

Конструкция и монтаж

Кнопка выполнена в компактном корпусе, рассчитанном на объёмный монтаж — обычно в панели или на плате. Фиксация обеспечивается собственным механизмом и (или) защёлкой. Механизм предусматривает достаточную контактную надёжность при многократных переключениях, а применённые материалы и конструкция обеспечивают устойчивость к механическим и климатическим воздействиям.

Усилие переключения лежит в диапазоне примерно от 2,45 до 12,75 Н, что даёт ощущаемый щелчок и надёжное срабатывание при ручном управлении.

Основные технические параметры

• Однополюсное исполнение с предельным рабочим током порядка единиц ампер — в зависимости от конкретной серии и условий эксплуатации.
• Рабочий диапазон температур примерно от минус 60 до плюс 100 градусов Цельсия, что делает изделие пригодным для суровых условий.
• Сопротивление контактов — не более около 0,05 Ом.
• Сопротивление изоляции — не менее 1000 МОм.
• Электрическая прочность изоляции — порядка 750 В (в зависимости от документации на конкретную поставку).
• Усилие переключения — примерно от 2,45 до 12,75 Н.

Надёжность и применение

КМ1-1 рассчитана на длительную эксплуатацию: наработка на отказ указывается не менее 10 000 часов, что соответствует многим тысячам циклов переключения в типовых условиях. Конструкция и материалы обеспечили широкое применение этой кнопки в советской и постсоветской промышленной аппаратуре, в том числе в устройствах связи, измерительной и управляемой технике Кузбассрадио.

Подтверждённые особенности поставки

• Приёмка: «ОТК» — изделие прошло заводской контроль качества.
• Год выпуска: 2025.
• Заводская упаковка.
• Артикул: 21291.
• Категория: переключатели кнопочные.
• Производитель: Кузбассрадио.

Области применения

1. Панели управления промышленного и бытового оборудования.
2. Распределительные щиты и электротехнические устройства.
3. Звуковая и радиотехническая аппаратура в качестве элемента управления и коммутации.
4. Устройства связи, измерительная и управляемая техника.
