Назначение переключателя КМ1-1В

КМ1-1В — малогабаритный кнопочный переключатель советского и российского производства, выпускаемый предприятием «Кузбассрадио» в городе Белово Кемеровской области. Изделие относится к семейству микропереключателей серии КМ и предназначено для ручного управления электрическими цепями в радиоэлектронной и радиотехнической аппаратуре общего и специального назначения.

Основная функция переключателя — коммутация цепей постоянного и переменного тока. Его применяют в схемах сигнализации, питания и управления, там, где требуется кратковременное замыкание или размыкание цепи при нажатии на кнопку.

Конструкция и принцип работы

Переключатель имеет один переключающий контакт, выведенный на три вывода. Контакт выполнен без фиксации в нажатом положении: при отпускании кнопка возвращается в исходное состояние усилием пружины. Такой принцип работы удобен для подачи команд, которые должны действовать только в момент нажатия.

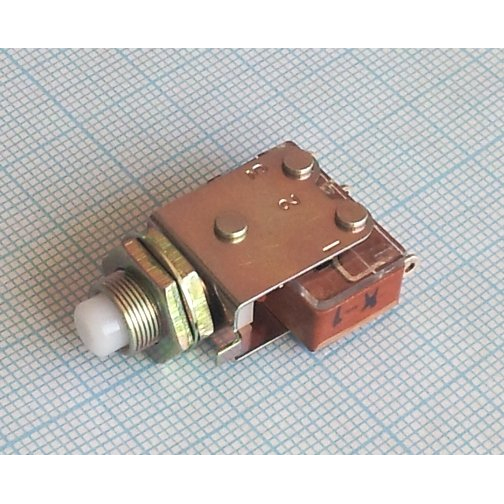

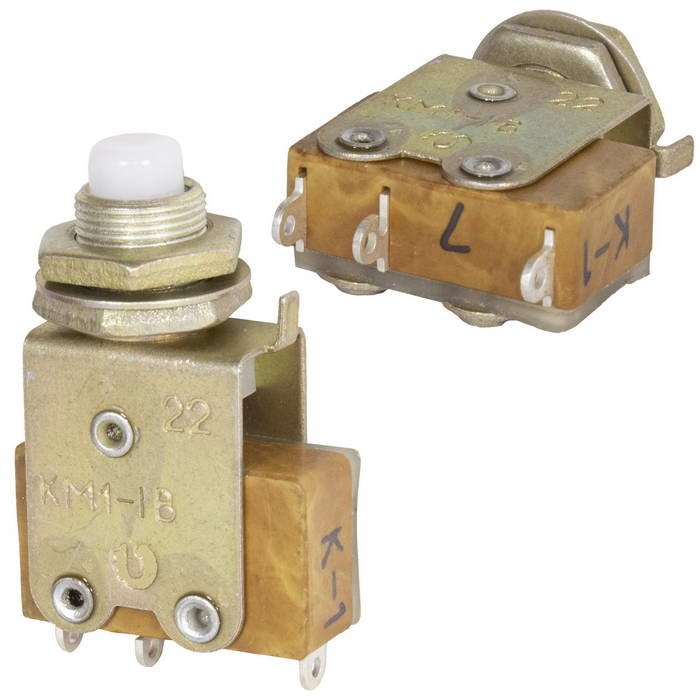

Корпус изделия миниатюрный, металлический, что обеспечивает достаточно высокую механическую прочность и удобство установки в ограниченном пространстве. Монтаж производится через отверстие в панели, крепление осуществляется с помощью гайки на резьбовой части корпуса. Подключение проводов выполняется пайкой к хвостовикам контактов.

Контакты изготовлены из материалов с низким переходным сопротивлением, обычно серебросодержащих. Это обеспечивает надёжную коммутацию и малое падение напряжения на контактах.

Электрические параметры

По типовым данным переключатель рассчитан на ток до примерно 4 А при постоянном токе и на напряжение до порядка 250 В переменного или 30 В постоянного тока. Сопротивление изоляции между контактами и корпусом составляет не менее нескольких сотен мегаом, а электрическая прочность изоляции достигает около 1100 В.

• Коммутируемый ток: до примерно 4 А при постоянном токе.
• Рабочее напряжение: до порядка 250 В переменного тока.
• Рабочее напряжение: до порядка 30 В постоянного тока.
• Сопротивление изоляции: не менее нескольких сотен мегаом.
• Электрическая прочность изоляции: около 1100 В.

Климатическое исполнение и условия эксплуатации

КМ1-1В относится к всеклиматическому исполнению «В». Переключатель предназначен для работы в широком диапазоне температур, примерно от минус 60 до плюс 100 градусов Цельсия, а также при высокой относительной влажности до 98 процентов при температуре около плюс 25–35 градусов Цельсия.

Такие характеристики делают кнопку пригодной для применения в аппаратуре с повышенными требованиями к надёжности, в том числе в условиях перепада температур и повышенной влажности.

Применение и подтверждённые особенности

Переключатель востребован при ремонте и сборке радиоэлектронной и радиотехнической аппаратуры, в схемах сигнализации, питания и управления. Он подходит для установки в ограниченном пространстве благодаря малым габаритам и металлическому корпусу.

1. Коммутация цепей постоянного и переменного тока.
2. Ручное управление в схемах сигнализации, питания и управления.
3. Применение в аппаратуре общего и специального назначения.
4. Эксплуатация при широком диапазоне температур и высокой влажности.

Для данного товара указаны приёмка «5» и год выпуска 2012. Артикул изделия — 21293, категория — переключатели кнопочные, производитель — «Кузбассрадио». Изделие относится к серии КМ и выпускается в малогабаритном металлическом корпусе с креплением гайкой на резьбовой части корпуса.
