КМ1-1В: малогабаритный кнопочный переключатель для надёжной коммутации цепей

КМ1-1В — малогабаритный однополюсный кнопочный переключатель с одним переключающим контактом и возвратом в исходное положение после отпускания. Устройство применяется для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре, системах управления, измерительных приборах и промышленном оборудовании.

Назначение КМ1-1В

Кнопка КМ1-1В предназначена для ручного кратковременного переключения электрической цепи. Исполнение без фиксации означает, что контактная группа изменяет положение только во время нажатия на толкатель, а после его отпускания механизм возвращается в первоначальное состояние.

Такой принцип работы востребован там, где требуется подать команду импульсом: включить исполнительное устройство, запустить процесс, выполнить сброс, переключить режим либо передать сигнал в цепь управления.

КМ1-1В рассчитан на использование в оборудовании, где важны компактные размеры, механическая устойчивость и стабильность контактного соединения.

Основные характеристики

Для КМ1-1В характерны серебряные контактные поверхности, что способствует снижению переходного сопротивления и поддержанию качества коммутации при штатной эксплуатации.

Особенности конструкции

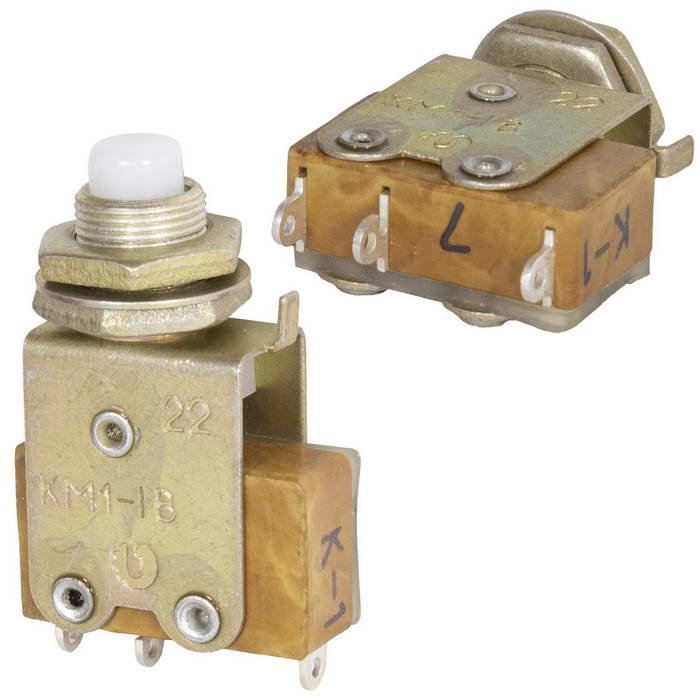

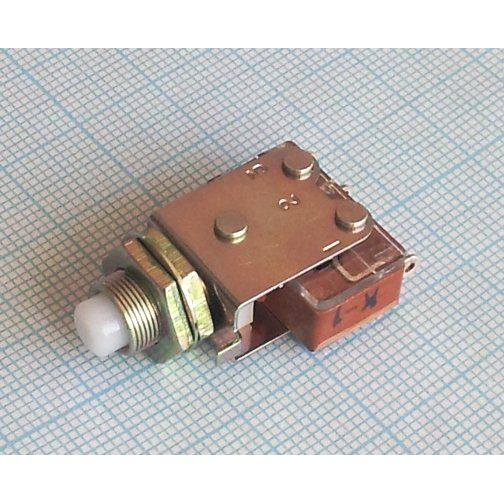

Конструкция КМ1-1В включает корпус, кнопку-толкатель, возвратный механизм, контактную систему и выводы для объёмного монтажа. Крепление выполняется через панельное отверстие диаметром около 8,2 мм, что позволяет использовать переключатель в приборных панелях, корпусах устройств и блоках управления.

Ключевые особенности:

• Однополюсная схема с одним переключающим контактом.

• Кратковременное срабатывание без механической фиксации.

• Возможность применения в цепях AC и DC.

• Работа при низких и повышенных температурах.

• Компактный корпус для плотной компоновки аппаратуры.

• Устойчивость к высокой относительной влажности в исполнении «В».

Где применяется КМ1-1В

Кнопочный переключатель КМ1-1В используют в различных видах электротехнического и радиоэлектронного оборудования:

• Панели управления станками, приборами и испытательными установками.

• Системы сигнализации и автоматики.

• Измерительные устройства.

• Источники питания и лабораторные стенды.

• Радиоэлектронная аппаратура.

• Коммутационные блоки и пульты оператора.

• Устройства, где необходимо кратковременное переключение цепи нажатием кнопки.

Например, КМ1-1В может использоваться как кнопка подачи управляющего импульса: при нажатии она переводит общий контакт на нужную линию, активируя реле или вход контроллера; после отпускания контакт возвращается обратно. Это удобно для команд «Пуск», «Сброс», «Тест» и аналогичных функций.

Что учитывать при применении

При проектировании оборудования важно сопоставлять реальные параметры цепи с допустимыми режимами КМ1-1В. Для переменного тока устройство допускает коммутацию до 250 В, а для постоянного — до 30 В; предельный ток зависит от рода тока и характера нагрузки. Индуктивные нагрузки, такие как катушки реле, электромагниты и двигатели, требуют особенно внимательного расчёта, поскольку при отключении могут возникать броски напряжения.

Для повышения надёжности рекомендуется:

• Использовать переключатель в пределах номинальных электрических параметров.

• Учитывать тип подключаемой нагрузки: активную или индуктивную.

• Обеспечивать корректный монтаж выводов и механическое крепление на панели.

• Защищать контакты от загрязнений, агрессивной среды и чрезмерных вибраций.

• Предусматривать цепи подавления выбросов напряжения при работе с индуктивными нагрузками.

КМ1-1В остаётся практичным решением для аппаратуры, в которой требуется компактная кнопка с переключающим контактом, возвратным механизмом и возможностью эксплуатации в широком температурном диапазоне.
