К-3-1П

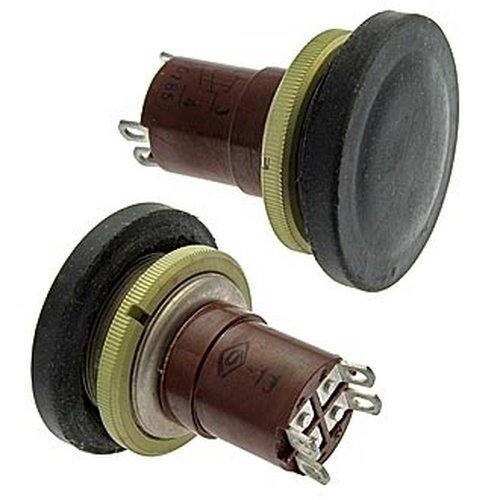

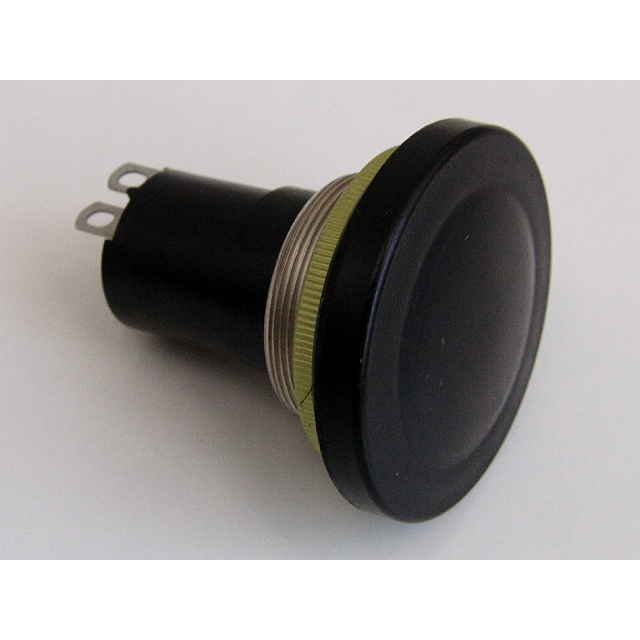

К‑3‑1П — это малогабаритная кнопка‑выключатель (кнопка серии К‑3) отечественного производства, предназначенная для коммутации электрических цепей в радио‑ и электронной аппаратуре, приборах и устройствах автоматики. Как правило, выпускается в исполнении УХЛ (универсальное климатическое исполнение) и рассчитана на монтаж на панель с резьбовым креплением (типа М20 или М24).

Назначение и область применения

К‑3‑1П применяют для коммутации цепей сигнализации, питания и управления с активной или индуктивной нагрузкой. Кнопка используется в электроприборах, контрольно‑измерительных и радиоэлектронных устройствах, а также в промышленной аппаратуре низкой и средней мощности.

Электрические параметры

• Род тока: постоянный и переменный.

• Номинальное напряжение: до 250 В.

• Номинальный ток одного полюса: до 5 А.

• Максимальная коммутируемая мощность: около 250 Вт.

Контакты имеют низкое сопротивление (обычно не более 0,01 Ом) и высокое сопротивление изоляции (не менее 1000 МОм), а также нормированную электрическую прочность изоляции порядка 1500 В эффективного значения.

Конструкция и механические особенности

• Конструкция: однополюсная, с одним замыкающим и одним размыкающим контактом (переключающий контакт), исполнение ON–(OFF) или (OFF)–ON по алгоритму работы.

• Корпус — металлический, с ручкой‑толкателем из протектора (резиновой или аналогичной эластичной смеси), цвет — обычно чёрный.

• Размеры посадочного отверстия: Ø20 мм или Ø24 мм, монтаж — через резьбовое соединение на панели.

Условия эксплуатации

• Диапазон рабочих температур: примерно от −60 °C до +85 °C.

• Ресурс: около 10 000 циклов переключения при нормальных условиях.

К‑3‑1П относится к “классике” советской/российской серии кнопок К‑3 и часто используется как запасная часть или для ремонта старых приборов; её можно найти в исполнениях с разными диаметрами (20 мм и 24 мм) и различными вариантами маркировки/приёмки.
