ПКн557-8В (5) Смоленский завод

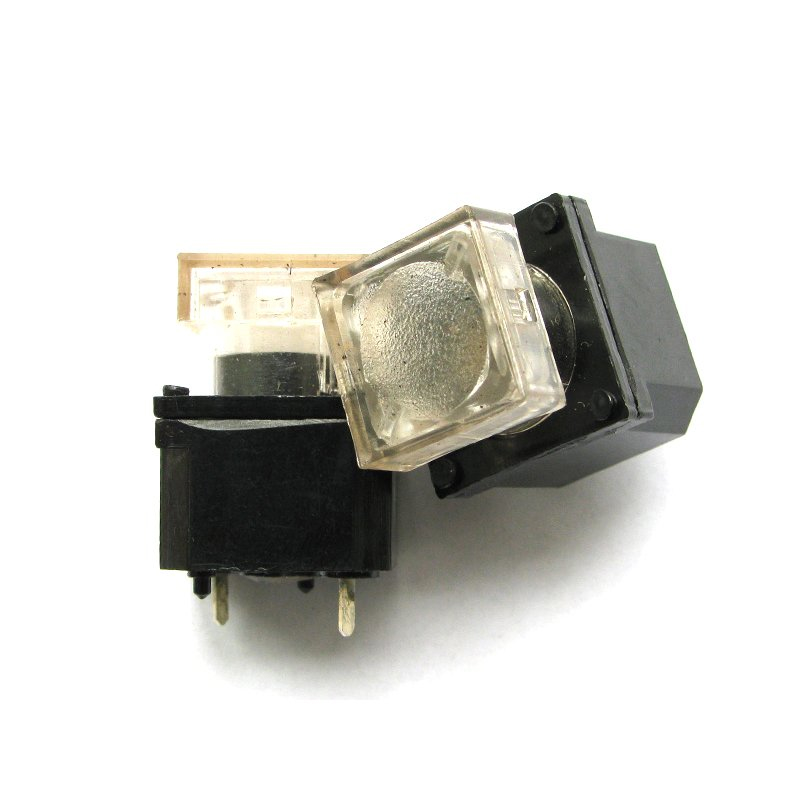

ПКн557-8В(5) — это однополюсный кнопочный переключатель, выпускаемый ОАО «Смоленский завод радиодеталей». Он предназначен для коммутации электрических цепей постоянного тока в радиоэлектронной аппаратуре.

Технические характеристики

Переключатель имеет сопротивление контакта не более 0,05 Ом, электрическую прочность изоляции до 500 Вэфф и сопротивление изоляции не менее 1000 МОм.
Усилие переключения составляет не более 3 Н, полный ход кнопки — 2,4 ± 0,8 мм (или от 1,6 до 3,2 мм по некоторым данным).
Рабочий диапазон температур: от -60 °С до +70 °С при повышенной влажности до 98% (при 35 °C); гамма-процентная наработка — 50 000 часов.

Габариты и исполнение

Габaritные размеры включают диаметр установки до 16 мм и высоту до 22 мм (максимум).
Масса изделия — не более 4,5 г. Климатическое исполнение — В, гарантийный срок — 25 лет.

Применение

Используется в аппаратуре с категорией качества «ВП» (ТАФЛ.642134.007ТУ) или приёмкой «СКК» (ТАФЛ.642134.009ТУ).
