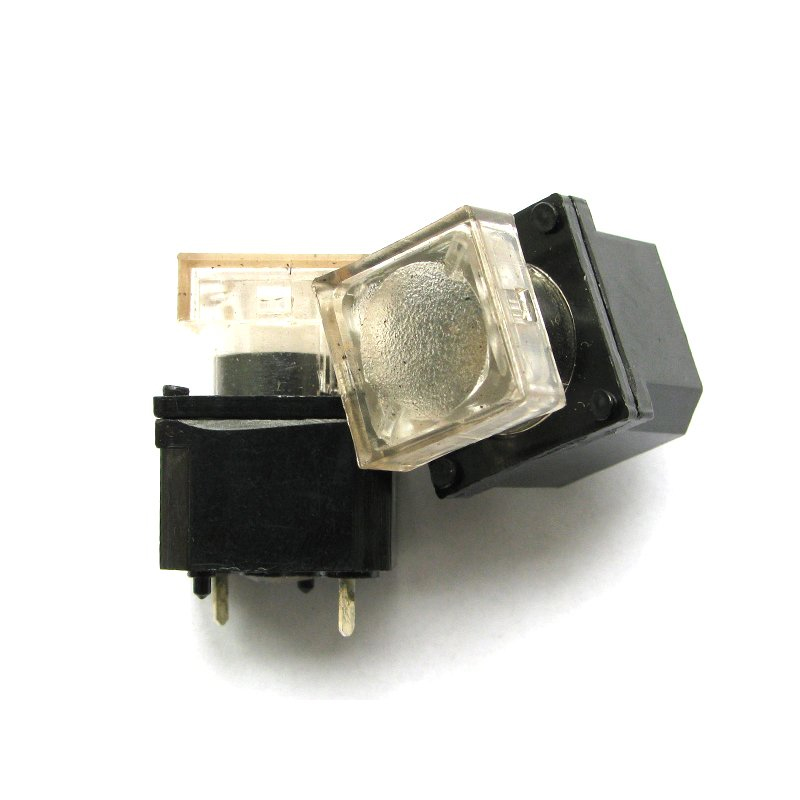

ПКн557-6В (5) Смоленский завод

ПКн557-6В (5) — это однополюсный кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей (ОАО «СЗРД»). Он предназначен для коммутации электрических цепей постоянного тока в радиоэлектронной аппаратуре.

Технические характеристики

Переключатель имеет коммутационную способность по току от 1 мкА до 0,1 А, по напряжению — от 0,1 мВ до 36 В, а максимальная мощность не превышает 3,6 В·А. Сопротивление контакта составляет не более 0,05 Ом, электрическая прочность изоляции — 500 Вэфф., усилие переключения — до 3 Н, полный ход кнопки — 2,4 ± 0,8 мм. Рабочий диапазон температур от -60 до +70 °С при влажности до 98% (при 35 °C), гамма-процентная наработка — 50 000 ч, гарантийный срок — 25 лет.

Габариты и исполнение

Габариты включают диаметр установки до 16 мм, массу около 4,5–5 г в зависимости от модификации. Климатическое исполнение — В, что обеспечивает надежность в различных условиях. Маркировка «(5)» указывает на конкретную версию исполнения от Смоленского завода (дата выпуска, например, 2022 г.).

Применение

Используется в аппаратуре для точной коммутации маломощных сигналов, соответствует ТУ ТАФЛ.642134.007ТУ или ТАФЛ.642134.009ТУ.
