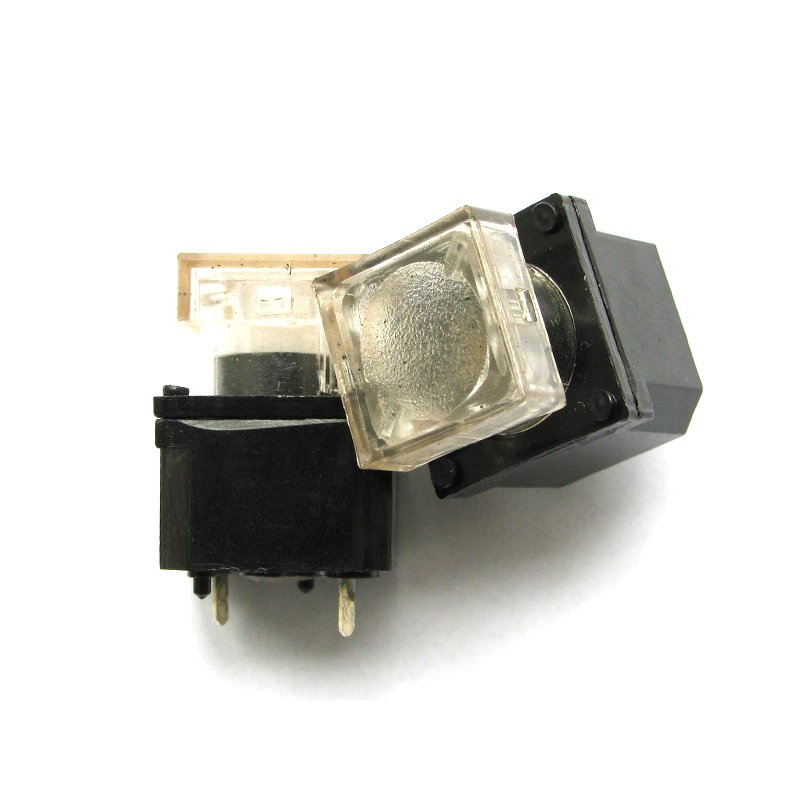

ПКн557-5В (5) Смоленский завод

ПКн557-5В (5) — это кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей (ОАО «Смоленский завод радиодеталей»). Он предназначен для коммутации электрических цепей постоянного тока в радиоэлектронной аппаратуре.

Характеристики

Переключатель имеет массу не более 3,5 г, сопротивление контакта не более 0,05 Ом и электрическую прочность изоляции до 500 Вэфф.
Сопротивление изоляции составляет не менее 1000 МОм, усилие переключения — не более 3 Н, полный ход — 2,4 ± 0,8 мм.
Рабочий диапазон температур: от -60 °C до +70 °C при влажности до 98% (при 35 °C), климатическое исполнение В.

Назначение

Модель ПКн557-5В относится к однополюсным кнопочным переключателям серии ПКн557 по ТУ 642134.007 или 642134.009.
Коммутационная способность: ток от 1 мкА до 0,1 А, напряжение от 0,1 мВ до 36 В, мощность не более 3,6 В·А.
Гамма-процентная наработка — 50 000 часов, гарантийный срок — 25 лет.

Габариты

Установочные размеры включают квадрат 15,8 мм или отверстие Ø16 мм, высота до 22 мм (в зависимости от модификации).
Завод, основанный в 1961 году, специализируется на коммутационных изделиях для электроники.
