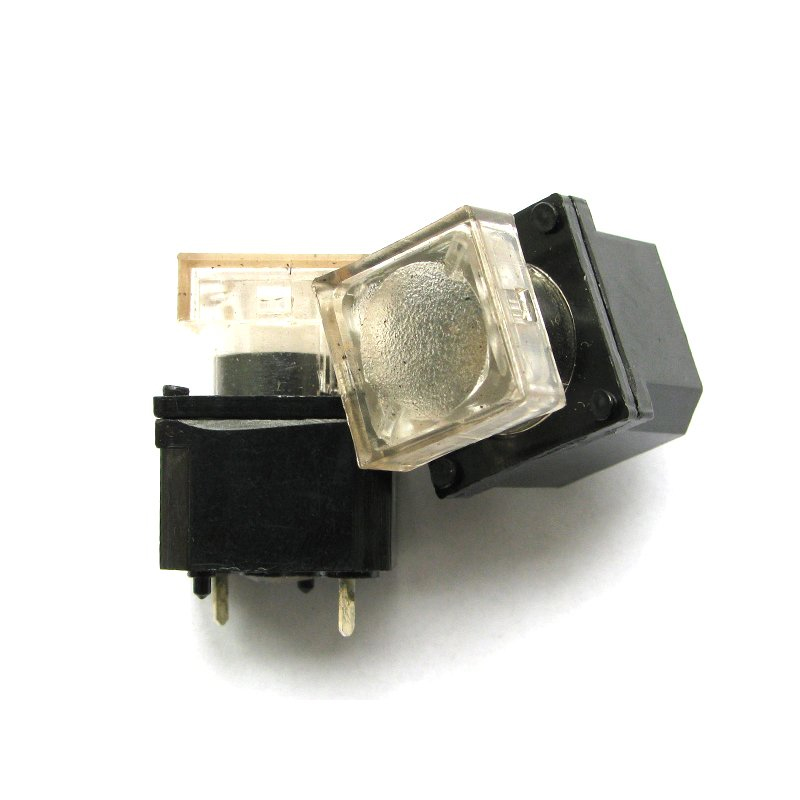

ПКн557-4В (5) Смоленский завод

ПКн557‑4В(5) — это однополюсный кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей (Россия) по техническим условиям ТАФЛ.642134.007ТУ для изделий категории качества «ВП».

Назначение и область применения

Переключатель предназначен для коммутации электрических цепей постоянного тока в радиоэлектронной аппаратуре.
Он может использоваться в измерительных приборах, блоках управления, панелях оператора и других устройствах, где требуется низкотоковый контактный элемент.

Основные электрические характеристики

• Коммутируемый ток — от единиц микроампер до около 0,1 А (в зависимости от конкретной модификации ряда ПКн557).

• Напряжение цепи — постоянный ток до долей–единиц вольт; параметры нагрузки и максимальной мощности строго ограничены техническими условиями ТУ.

Эксплуатационные параметры

• Рабочий диапазон температур среды: от минус 60 до плюс 70 °C.

• Выдерживаемое влажностное испытание: до 98% относительной влажности при 35 °C.

• Гарантийный срок хранения и эксплуатации от даты изготовления — до 25 лет.

Механические и конструктивные особенности

• Тип контакта: однополюсный, однопозиционный кнопочный переключатель с возвратным механизмом.

• Масса переключателя ПКн557‑4В не превышает примерно 4,5 г, что важно при проектировании лёгкой и компактной аппаратуры.

• Ход приводного элемента (кнопки) порядка 2,4 ± 0,8 мм, усилие переключения — не более 3 Н, что обеспечивает удобное и достаточно «лёгкое» нажатие.

Надёжность и изоляция

• Сопротивление контакта не более 0,05 Ом, что обеспечивает низкую падающую на контакте мощность.

• Сопротивление изоляции не менее 1000 МОм, электрическая прочность изоляции — не менее 500 В эффективного значения.

• Гамма‑процентная наработка до отказа — порядка 50 000 коммутационных циклов, что характерно для изделий специального (в том числе военного/ответственного) назначения.
