ПКн557-3В (5) Смоленский завод

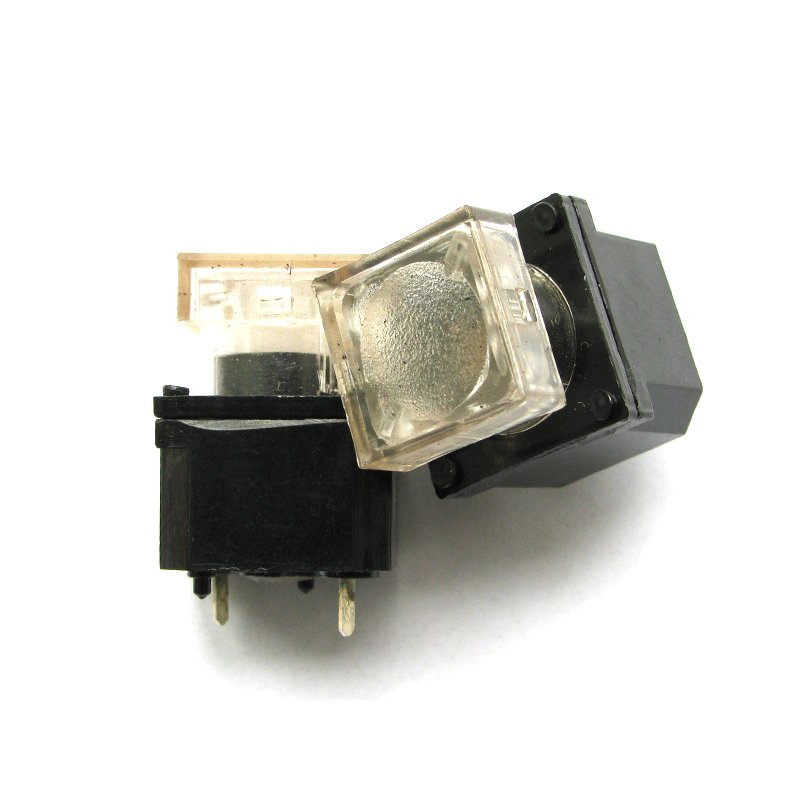

ПКн557‑3В (5) — это микроминиатюрный кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей (СЗР) по ТУ 642134.009ТУ, применяемый для коммутации цепей постоянного тока в радиоэлектронной аппаратуре.

Назначение и область применения

ПКн557‑3В предназначен для замыкания и размыкания электрических цепей в устройствах РЭА, в том числе в аппаратуре, работающей в условиях повышенных требований по надёжности и стабильности контактов. Серия ПКн557 используется как в промышленной автоматике, так и в измерительных, телекоммуникационных и военных комплексах.

Основные характеристики

• Контактная нагрузка: коммутируемый ток от порядка 1 мкА до примерно 0,1 А постоянного тока, напряжение до порядка 36 В, полная мощность — не более порядка 3,6 В·А.

• Сопротивление контакта не превышает примерно 0,05 Ом, сопротивление изоляции — не менее 1 000 МОм.

• Электрическая прочность изоляции — около 500 В эффективного значения переменного тока.

Условия эксплуатации

• Диапазон рабочих температур: от примерно минус 60 до плюс 70 °C, что позволяет использовать переключатель в суровых климатических условиях.

• Допустимая относительная влажность при 35 °C — до 98%, что соответствует исполнению для работы во влажных средах.

• Гарантированная наработка без отказов — порядка 50 000 циклов переключения, гарантийный срок — до 25 лет с даты изготовления.

Конструкция и монтаж

• Масса переключателя ПКн557‑3В не превышает 4 г, что делает его пригодным для применения в компактных блоках и платах с высокой плотностью монтажа.

• Усилие переключения — не более около 3 Н, а полный ход приводного элемента — от 1,6 до 3,2 мм, что обеспечивает приемлемую тактильную чувствительность и малое механическое воздействие на плату.

• Монтаж осуществляется в отверстие на плате или панели, предусмотренное под типоразмер данной серии; конкретные габариты и размеры установочного отверстия описаны в технической документации на ПКн557‑3В.
