ПКн557-10В (5) Смоленский завод

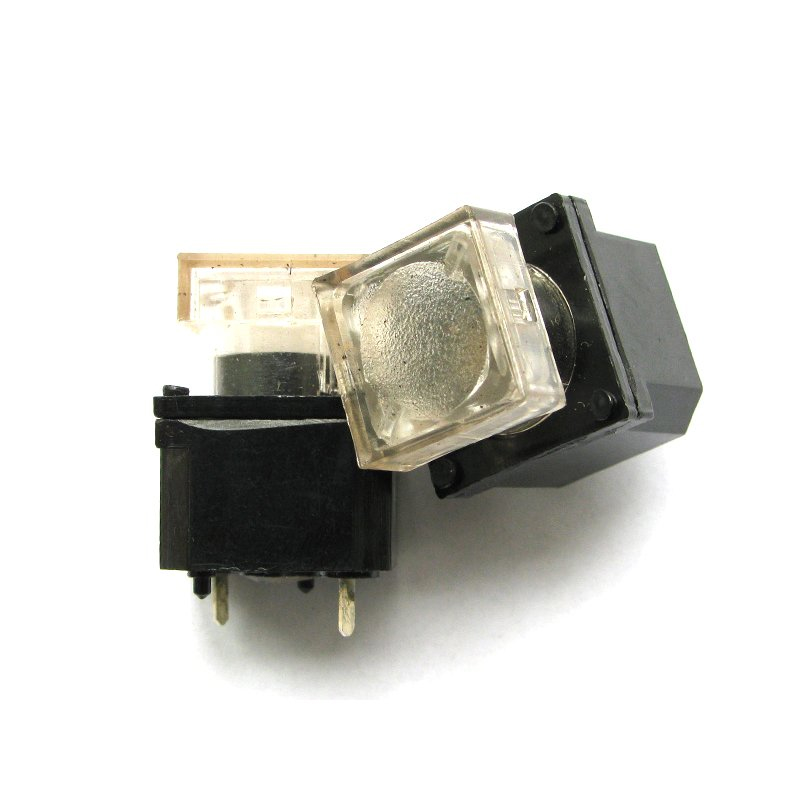

ПКн557-10В (5) — это однополюсный кнопочный переключатель, выпускаемый ОАО «Смоленский завод радиодеталей». Он предназначен для коммутации электрических цепей постоянного тока в радиоэлектронной аппаратуре.

Основные характеристики

Переключатель имеет массу не более 5 г, сопротивление контакта до 0,05 Ом и электрическую прочность изоляции 500 Вэфф. Рабочий диапазон температур — от -60°C до +70°C, с повышенной влажностью до 98% при 35°C; ресурс наработки — 50 000 часов, гарантийный срок — 25 лет.

Применение и исполнение

Модель относится к всеклиматическому исполнению «В» (ТАФЛ.642134.007ТУ или 642134.009ТУ), коммутирует токи от 1×10⁻⁶ до 0,1 А, напряжение от 1×10⁻⁴ до 36 В, мощность до 3,6 Вт. Полный ход кнопки — 2,4 ± 0,8 мм, усилие переключения — не более 3 Н.

Габариты

Установка осуществляется через отверстие ∅16 мм (для ПКн557-10), с габаритами около 22×15,8×13 мм и высотой 5 мм.
