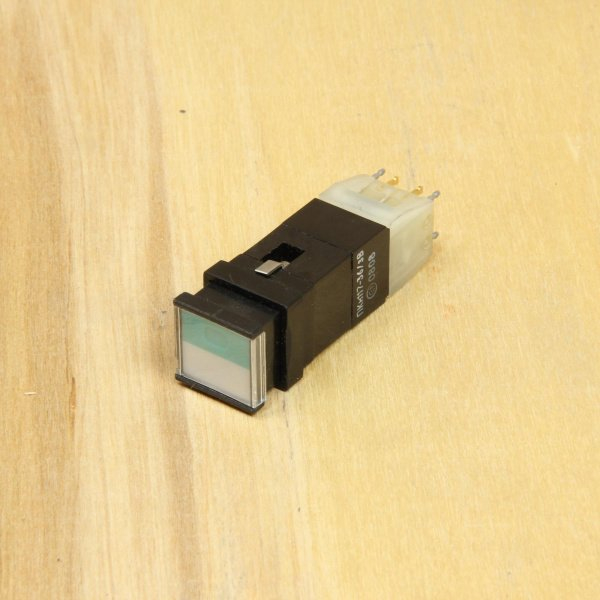

ПКН117-3з/зВ (5) Смоленский завод

ПКН117-3з/зВ (5) — это кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей (ОАО). Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Основные характеристики

Усилие переключения для серии ПКН117 составляет не более 22,05 Н (2,25 кгс), полный ход приводного элемента — не более 7,0 мм.
Сопротивление электрического контакта для модификации -3 (как в ПКН117-3) — не более 0,15 Ом при приемке «СКК», сопротивление изоляции — не менее 1000 МОм.
Электрическая прочность изоляции для таких моделей — до 750 Вэфф, коммутируемый ток — от 1×10⁻⁶ до 4,0 А при напряжении до 250 В.

Диапазон применения

Диапазон рабочих температур для изделий категории «ВП» — от -60°C до +85°C, для «СКК» — от -45°C до +55°C.
Количество коммутационных циклов — до 100 000, срок сохраняемости — до 15 лет.
Обозначение "з/зВ " указывает на зелёный цвет индикатора (з), всеклиматическое исполнение (В), "(5) " — тип упаковки (заливка/заправка).
