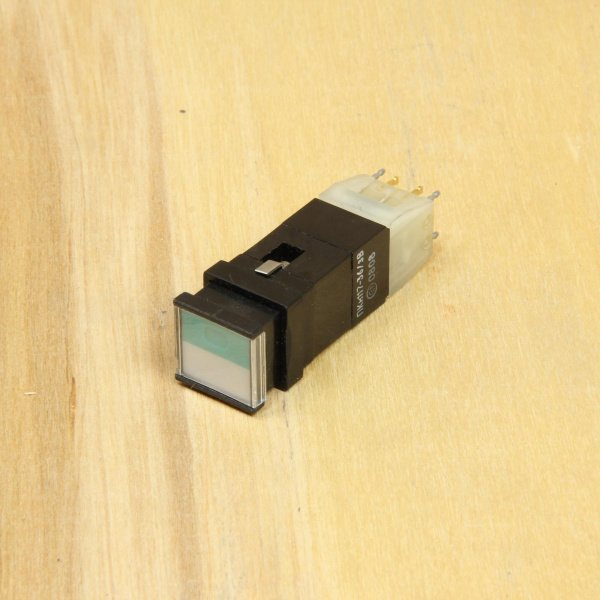

ПКН117-3к/жВ (5) Смоленский завод

ПКН117‑3к/жВ – это кнопочный переключатель производства ОАО «Смоленский завод радиодеталей», относящийся к серии ПКн‑117, предназначенной для коммутации электрических цепей в радиоэлектронной аппаратуре. В вашем обозначении буквы «3к/жВ» указывают на конкретное исполнение: тип контактов, цвет индикации (жёлтый) и категорию качества/приёмку (В – повышенная надёжность, ВП или аналогичная).

Общее назначение и конструкция

Переключатель ПКн117 кнопочный, с фиксацией положения и возможной световой индикацией, используется для коммутации цепей постоянного и переменного тока в бортовой, радиотехнической и измерительной аппаратуре. Корпус обычно выполнен из термопласта, контакты – из серебряных сплавов, предусмотрена возможность монтажа в панель с фиксацией гайкой.

Электрические параметры

• Коммутируемый ток: от микроампер до 4 А.

• Напряжение: от единиц микровольт до 250 В.

• Максимальная мощность: порядка 300 В·А.

• Сопротивление контакта: не более 0,05–0,15 Ом в зависимости от модификации и приёмки.

• Сопротивление изоляции: не менее 1000 МОм.

• Электрическая прочность изоляции: 350 или 750 В эффективного значения, в зависимости от типа (1, 2, 3) и категории качества.

Эксплуатационные условия

• Диапазон рабочих температур: для изделий с обычной приёмкой – примерно от −45 °C до +55 °C, для категории ВП – примерно от −60 °C до +85 °C.

• Количество коммутационных циклов: до 100 000 включения/выключения.

• Срок сохраняемости: около 10 лет для обычной приёмки и до 15 лет для изделий В-уровня.

Особенности версии с «жёлтой» индикацией

В обозначении «…жВ» буква «ж» указывает на жёлтый цвет световой индикации, которая выполнена светодиодом или лампой и позволяет визуально контролировать состояние цепи (включено/выключено). Такая модификация применяется там, где важна наглядность режима работы: приборы, панели управления, бортовые системы.
