ПКН117-3к/кВ (5) Смоленский завод

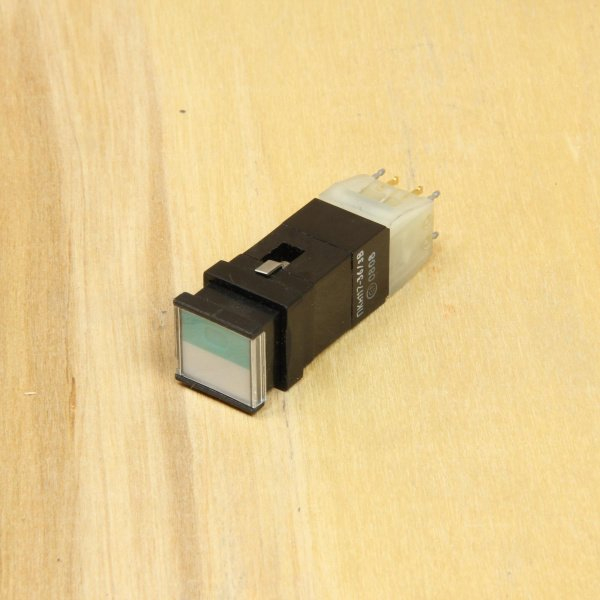

ПКН117-3к/кВ (5) — это кнопочный переключатель со световой индикацией и фиксацией, выпускаемый Смоленским заводом радиодеталей (ОАО «Смоленский завод радиодеталей»). Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Основные характеристики

Переключатель коммутирует ток от 1 мкА до 4 А при напряжении от 0,1 мВ до 250 В, с максимальной мощностью до 300 В·А. Сопротивление контакта — не более 0,15 Ом для версии -3, изоляции — не менее 1000 МОм, электрическая прочность — 750 В (эфф.). Полный ход кнопки — до 7 мм, усилие переключения — не более 22,05 Н, ресурс — до 100 000 циклов.

Диапазон условий

Рабочие температуры для стандартной версии (приемка «СКК») — от -45°C до +55°C. Световая индикация обеспечивается миниатюрными лампами накаливания типа СМН8-60-1 (8 В). Обозначение «к/кВ» указывает на контакты и вариант исполнения, «(5)» — на конкретную модификацию.

Применение

Используется в аппаратуре для надежного переключения сигналов и нагрузок, включая варианты с повышенными требованиями к качеству «ВП» (температуры до -60°C/+85°C). Производитель — Смоленский завод радиодеталей, известный сериями ПКн113, ПКн115, ПКн117.
