ПКН117-2ж/жВ (5) Смоленский завод

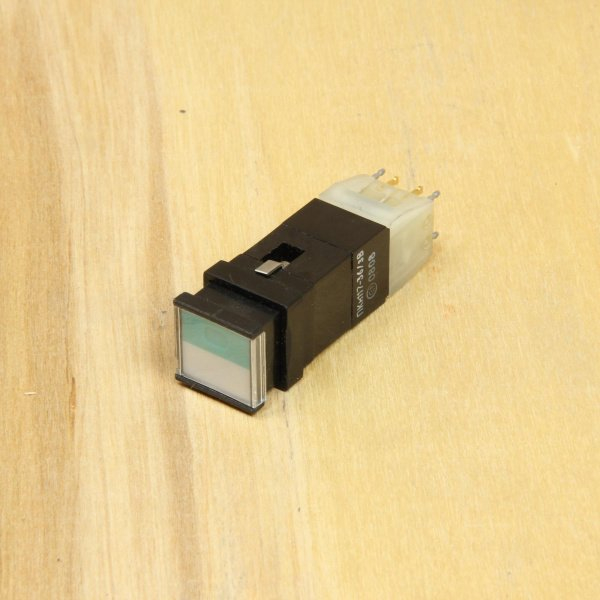

ПКН117-2ж/жВ (5) — это двухполюсный кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей (ОАО «Смоленский завод радиодеталей»). Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Назначение

Переключатель используется в различных устройствах для надежного включения/выключения цепей с токами от 1 мкА до 4 А и напряжением до 250 В (мощность до 300 В·А). Модификация "2ж/жВ (5) " указывает на двухпозиционное исполнение с фиксацией, контактами ж (золочение), корпусом жВ (влагозащищенное всеклиматическое) и индексом качества (5).

Технические характеристики

• Усилие переключения: не более 22,05 Н (2,25 кгс).

• Полный ход: не более 7 мм.

• Сопротивление контакта: ≤0,05 Ом (для категории ВП) или ≤0,15 Ом (СКК).

• Сопротивление изоляции: ≥1000 МОм.

• Прочность изоляции: 750 Вэфф.

Условия эксплуатации

Рабочий диапазон температур: от -60°C до +85°C (для категории ВП). Срок службы — до 100 000 циклов, сохраняемость — 15 лет. Исполнение всеклиматическое (В) или УХЛ.

Габариты и масса

Масса не более 25 г. Габариты: высота до 19,8 мм, ширина около 15,8–17,8 мм.
