ПКН117-2б/жВ (5) Смоленский завод

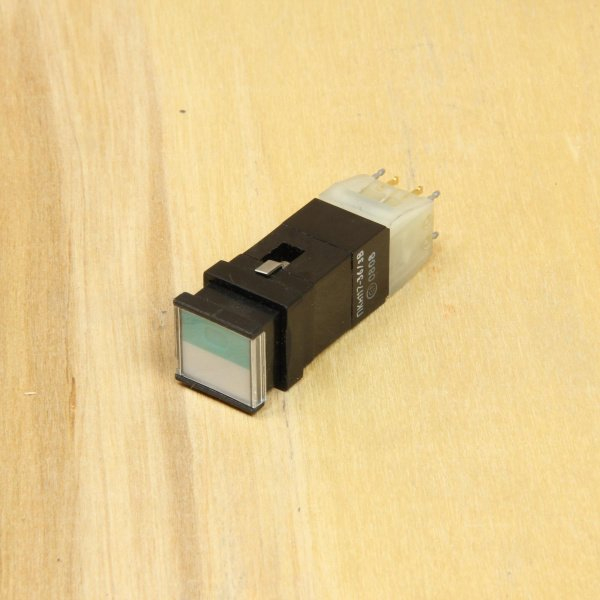

ПКН117-2б/жВ (5) — это кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей (ОАО «Смоленский завод радиодеталей»). Он предназначен для коммутации электрических цепей постоянного и переменного тока в различных электронных устройствах.

Основные характеристики

Переключатель ПКН117 относится к двухполюсным моделям с усилием переключения не более 22,05 Н (2,25 кгс). Сопротивление контакта составляет не более 0,05 Ом для изделий категории качества «ВП», сопротивление изоляции — не менее 1000 МОм, а электрическая прочность изоляции достигает 750 Вэфф.

Условия эксплуатации

Рабочий диапазон температур для моделей категории «ВП» — от -60°C до +85°C, для изделий с приемкой «СКК» — от -45°C до +55°C. Коммутируемый ток — от 1 мкА до 4 А при напряжении до 250 В, мощность — не более 300 В·А, ресурс — до 100 000 циклов коммутации.

Обозначение и исполнение

В маркировке «2б/жВ» буквы «б/ж» указывают на цвета экранов (белый/желтый), «В» — на всеклиматическое исполнение. Число «(5)» может относиться к конкретной модификации или партии. Масса изделия — не более 25 г.
