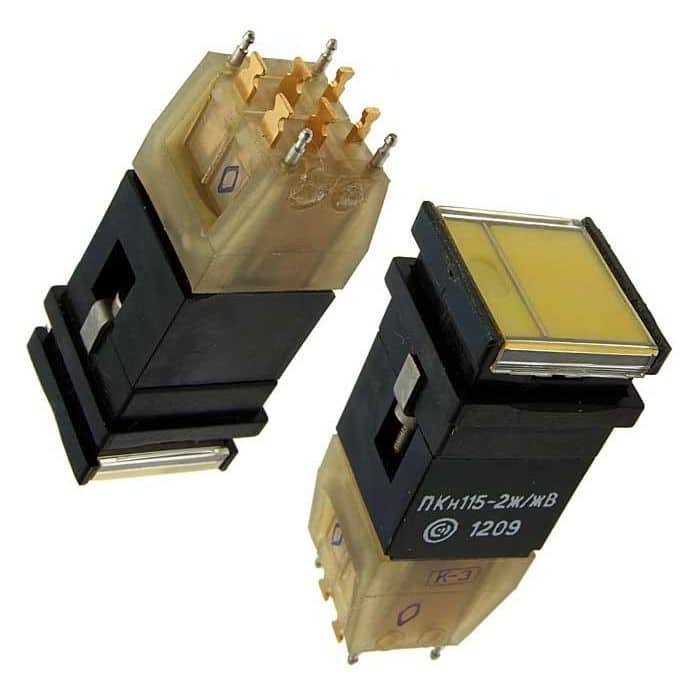

ПКН115.2-2ж/жВ (5) Смоленский завод

ПКН115.2‑2ж/жВ (5) — это кнопочный переключатель со световой индикацией, выпускаемый Смоленским заводом радиодеталей (ОАО «СЗР») для применения в радиоэлектронной аппаратуре.

Общее назначение и тип

ПКН115 относится к серии нажимных переключателей с фиксацией, предназначенных для коммутации цепей постоянного и переменного тока (сигнализации, питания, управления). Такой переключатель обычно используется в приборах, панелях управления и щитах, где требуется ручной командный орган с визуальной индикацией состояния «включено/выключено».

Что означает обозначение ПКН115.2‑2ж/жВ (5)

• ПКН115 — тип кнопочного переключателя с нажимным механизмом.

• .2 — вариант конструкции: обычно означает двухцветное симметрично разделённое цветовое и световое поле.

• ‑2ж/жВ — исполнение с индикацией: жёлтое поле (рабочее состояние) и жёлтый же цвет лампы‑индикатора, «В» — всеклиматическое исполнение для работы в достаточно широком диапазоне температур и влажности.

• (5) в обозначении, как правило, указывает на тип контактной группы или количество коммутационных циклов/номер модификации в ряду ПКН115, но точная расшифровка зависит от конкретной редакции технических условий завода‑изготовителя.

Основные эксплуатационные параметры

• Коммутируемый ток обычно от микроампер до нескольких ампер (например, типично до 4 А), напряжение — от единиц милливольт до 250 В, мощность — до нескольких сотен вольт‑ампер.

• Сопротивление контакта не превышает примерно 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции порядка 750 В эффективного напряжения переменного тока.

• Диапазон рабочих температур для всеклиматического исполнения обычно от примерно −60 °C до +85 °C, что позволяет применять изделие в суровых климатических условиях.

Конструкция и особенности

ПКН115 имеет металлический корпус с нажимной кнопкой и встроенными контактами, предназначенными для объемного монтажа (через выводы под пайку). Переключатель рассчитан на большое число коммутационных циклов (до порядка 100 000) и имеет усилие переключения порядка 1,3–1,4 кгс, что обеспечивает надёжное и «ощутимое» срабатывание.
