ПКН115.2-2ж/бВ (5) Смоленский завод

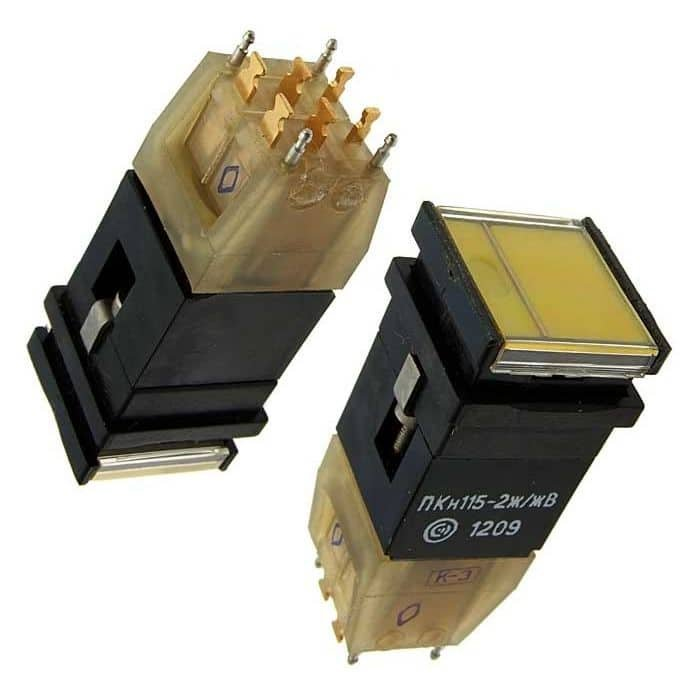

ПКН115.2‑2ж/бВ (5) — это малогабаритный кнопочный переключатель российского производства, выпускаемый Смоленским заводом радиодеталей (ОАО «Смоленский завод радиодеталей»).

Название и расшифровка

• ПКН — переключатель кнопочный нажимной.

• 115 — номер разработки (серия ПКн115).

• 2 — конструктивное исполнение: переключатель с двухцветным симметрично разделённым цветовым и световым полем.

• 2ж/б или 2ж/бВ — цветовая комбинация светового поля (например, жёлто‑белый) и всеклиматическое исполнение корпуса.

• (5) — дополнительный индекс по схеме или контактной группе, определяющий тип коммутации (например, вариант переходной или замыкающей/размыкающей группы).

Назначение и применение

ПКН115.2‑2ж/бВ (5) используется в аппаратуре связи, радиоэлектронной и автоматической технике для коммутации цепей управления, сигнальных и питательных цепей малой мощности. Обычно применяется в приборах, устройствах ИКТ, промышленной автоматике и других системах, где важны небольшие габариты, механическая надёжность и всеклиматическое исполнение.

Конструкция и эксплуатация

• Герметичный металлический корпус с винтовым креплением; монтируется на панели или в печатную плату.

• Масса не более 22 г, тип типичного усилия переключения — порядка 1,3–1,4 кгс (около 13–14 Н).

• Предусмотрено всеклиматическое исполнение (В): обеспечены работоспособность в широком диапазоне температур и устойчивость к воздействию влаги, пыли и вибрации.

Электрические параметры (в общем виде)

• Коммутируемое напряжение: переменный ток до порядка 250 В, постоянный — до десятков вольт.

• Коммутируемый ток: обычно в диапазоне от единиц микроампер до десятков миллиампер (до примерно 0,1 А при низком напряжении).

• Сопротивление контакта — не более 0,05–0,15 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — порядка 750 В эффективного значения.
