ПКН115.2-1жВ (5) Смоленский завод

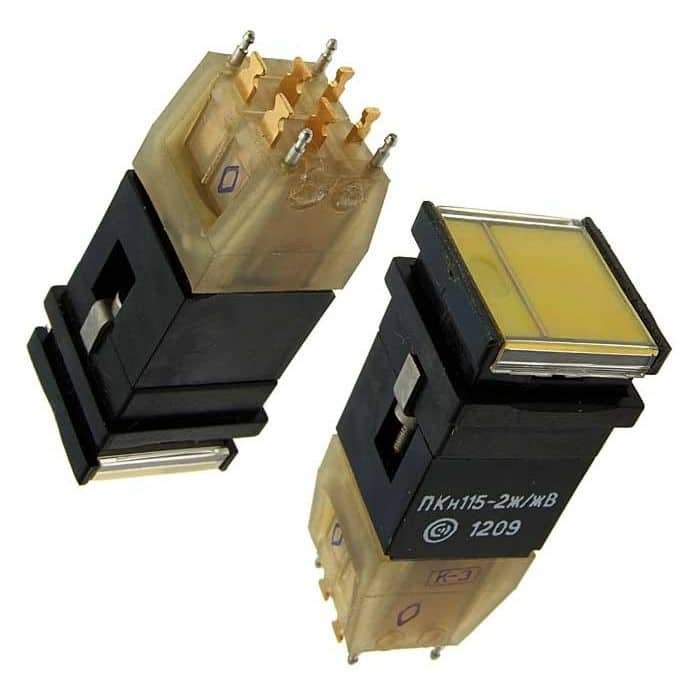

ПКН115.2‑1жВ(5) — это кнопочный переключатель со световой индикацией, производимый Смоленским заводом радиодеталей (ОАО). Он относится к серии ПКн115 и предназначен для коммутации электрических цепей постоянного и переменного тока в радио‑ и электронной аппаратуре общепромышленного и военного применения.

Что означает обозначение

Расшифровка названия, в общем виде для серии ПКн115, такова:

• ПКн115 — тип кнопочного переключателя.

• .2 — вариант исполнения светового поля (второй тип).

• 1 — типономинал, определяющий электрические режимы коммутации (наиболее универсальный вариант по току/напряжению).

• ж — цвет индикации: жёлтый (жёлтый экран/световой фильтр).

• В — климатическое исполнение «всеклиматическое» (расширенный диапазон температур и влажности).

• (5) в ряде источников указывает на количество или модификацию (например, 5‑контактное исполнение или вариант комплектации), но для конкретной расшифровки рекомендуется сверяться с ГОСТ‑ или заводской документацией.

Основные технические особенности

Для типономинала ПКн115.1 (близкого к .2 по классу) и аналогичных изделий указаны следующие характеристики, применимые и к ПКн115.2‑1жВ:

• Коммутируемый ток — от ~1 мкА до 4 А; напряжение — от долей мВ до 250 В; коммутационная мощность до 300 В·А.

• Сопротивление электрического контакта, как правило, не более 0,05 Ом для изделий категории качества ВП и до 0,15 Ом для некоторых вариантов СКК‑приёмки.

• Сопротивление изоляции — не менее 1000 МОм; электрическая прочность изоляции — 750 Вэфф для изделий категории ВП.

Условия эксплуатации и конструкция

• Диапазон рабочих температур для климатического исполнения «В» (категории ВП) — от минус 60 до +85 °C.

• Масса переключателя ПКн115 — порядка 22 г, усилие переключения не более примерно 13,7 Н; полный ход приводного элемента — до 4 мм.

• Переключатель рассчитан на большое количество коммутационных циклов (до 100 000 срабатываний в зависимости от нагрузки и условий), что обеспечивает долговечность в аппаратуре с частым переключением режимов.
