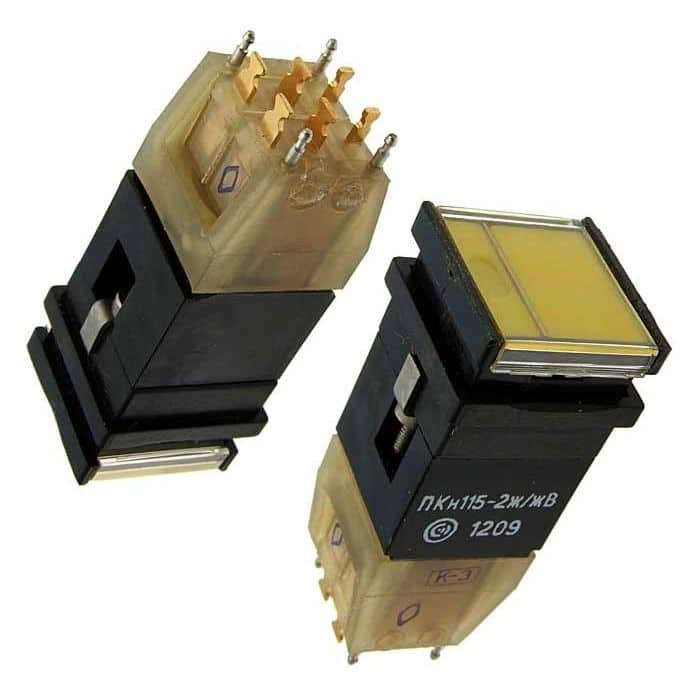

ПКН115-3-к/жВ (5) Смоленский завод

Переключатель ПКН115‑3‑к/жВ (5) — это кнопочный переключатель российского производства, выпускаемый Смоленским заводом радиодеталей (серия ПКн115). Он применяется для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре и промышленных устройствах.

Назначение и область применения

ПКН115‑3‑к/жВ предназначен для работы в составе различных электронных устройств: радиотехнических, измерительных приборов, средств связи, автоматики и т.п.
Имеет варианты исполнения под монтаж на панель/панель‑диск, под печатный монтаж и с фиксацией/без фиксации положения, а также с возможностью световой индикации.

Электрические характеристики

• Коммутируемый ток: от микроампер до порядка 4 А в зависимости от модификации.

• Напряжение: от единиц милливольт до 250 В ; электрическая прочность изоляции — обычно около 750 В эффективного значения (для исполнений СКК и ВП).

• Сопротивление контакта — не более 0,05–0,15 Ом (в зависимости от подгруппы и приёмки), сопротивление изоляции — не менее 1000 МОм.

Механические и климатические параметры

• Усилие переключения кнопки — не более 13,72 Н (примерно 1,4 кгс).

• Полный ход приводного элемента — не более 4 мм.

• Количество коммутационных циклов — до 100 000.

• Климатическое исполнение В (всеклиматическое) и УХЛ с допустимым диапазоном температур, как правило, от –45 °C до +55 °C для приёмки СКК и до –60…+85 °C для высококачественных изделий.

Обозначение и особенности серии

В обозначении ПКН115‑3‑к/жВ (5) :

• ПКН115 — серия кнопочного переключателя.

• 3 — подгруппа/номер схемы коммутации (тип контактной группы).

• к/жВ — вариант цвета и исполнения (как правило, указывает цвет индикатора/кнопки и всеклиматическое исполнение В).

• (5) — номер модификации или исполнения по ТУ, может относиться к конкретному варианту выводов или конструкции корпуса.

Срок сохраняемости изделий этой серии обычно составляет 10 лет при приёмке СКК и 15 лет для изделий категории качества «ВП».
