ПКН115-3ж/жВ (5) Смоленский завод

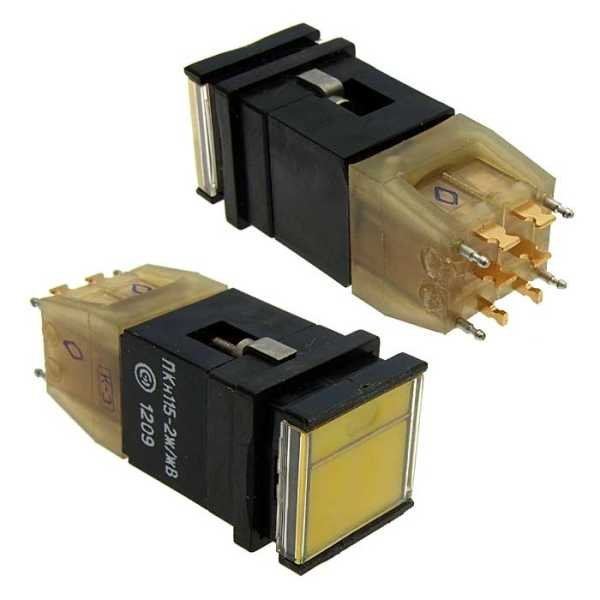

ПКН115-3ж/жВ (5) — это кнопочный переключатель двухполюсного типа, производимый Смоленским заводом радиодеталей (ОАО «Смоленский завод радиодеталей»). Он предназначен для коммутации электрических цепей в различных электронных устройствах и относится к серии ПКн115 без фиксации положения, с световой и цветовой индикацией.

Технические характеристики

Усилие переключения для ПКн115 не превышает 13,72 Н (1,4 кгс), полный ход приводного элемента — до 4 мм.
Масса изделия составляет не более 22 г, сопротивление электрического контакта — до 0,05 Ом (для типономинала «3» с приемкой «1» — до 0,15 Ом).
Сопротивление изоляции — не менее 1000 МОм, электрическая прочность — 750 В эфф. (для некоторых версий 350 В).

Рабочие условия

Диапазон рабочих температур для изделий с приемкой «5» (категория качества «ВП») — от -60°C до +85°C.
Коммутируемый ток — от 1×10⁻⁶ А до 4 А при напряжении от 1×10⁻⁴ В до 250 В, количество циклов коммутации — до 100 000.
Срок сохраняемости — 15 лет для категории «ВП».

Применение

Переключатели серии ПКн115 используются в радиотехнических и электронных аппаратах для надежного управления цепями с индикацией состояния.
