ПКН115-1сВ (5) Смоленский завод

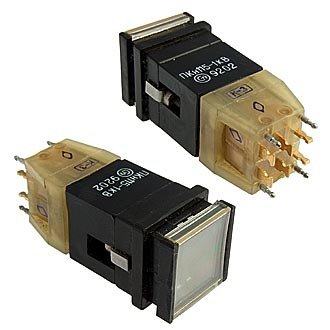

ПКН115‑1сВ — это кнопочный переключатель от ОАО «Смоленский завод радиодеталей», предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре и промышленном оборудовании.

Назначение и область применения

ПКН115‑1сВ используется для включения/выключения или переключения различных режимов электрических цепей, в том числе в условиях жёсткого температурного и климатического воздействия.
Переключатель относится к серии ПКн113/115/117 и применяется в военной, промышленной и гражданской радиоэлектронной аппаратуре, где важна надёжность контактов и стабильность параметров.

Конструкция и цвет/свет

Маркировка «1с» указывает на одноцветное световое поле с синим цветом индикации (буква «с» соответствует синему).
Это двухполюсный переключатель с двумя переключающими контактами, без фиксации в нажатом положении; кнопка возвращается в исходное состояние при отпускании.

Электрические параметры (без цен)

ПКН115‑1сВ рассчитан на коммутацию малых и средних токов в диапазоне примерно от 1 мкА до единиц ампер при напряжениях от долям вольта до 250 В переменного/постоянного тока.
Сопротивление контактов в изделиях серии ПКн115‑1 обычно не превышает 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции для модификаций категории «В» — порядка 750 В эффективного значения.

Условия эксплуатации

Климатическое исполнение «В» означает всеклиматическое исполнение, предназначенное для работы в широком диапазоне температур, в том числе до минус 60 °C и до +85 °C, с высокой стойкостью к влажности и другим внешним воздействиям.
На эти переключатели распространяются технические условия серии ПКн113/115/117; производитель — Смоленский завод радиодеталей (г. Смоленск).
