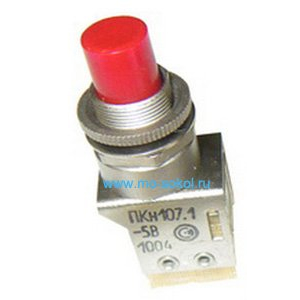

ПКн107.1-8В (5) Смоленский завод

ПКн107.1-8В (5) — это кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей по ТУ ТАФЛ.642135.004 ТУ с маркировкой "5 ". Он относится к серии ПКн107.1, предназначенной для коммутации низкочастотных цепей в различных электронных устройствах.

Основные характеристики

Усилие переключения для моделей ПКн107.1-5…8 не превышает 6,9 Н (0,7 кгс), полный ход приводного элемента составляет 4–6 мм. Сопротивление электрического контакта — не более 0,05 Ом (для категории качества «ВП»), сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — 750 Вэфф.

Рабочие условия

Диапазон рабочих температур — от минус 60 °С до +85 °С, повышенная влажность до 98% при 35 °C, климатическое исполнение В. Коммутируемый ток — от 1×10⁻⁶ до 4 А, напряжение до 250 В переменного тока (до 36 В постоянного).

Надежность

Срок сохраняемости для категории «ВП» — 20 лет, наработка — не менее 20 000 часов (гамма-процентная), количество коммутационных циклов — не менее 50 000. Масса переключателя — не более 13 г.
