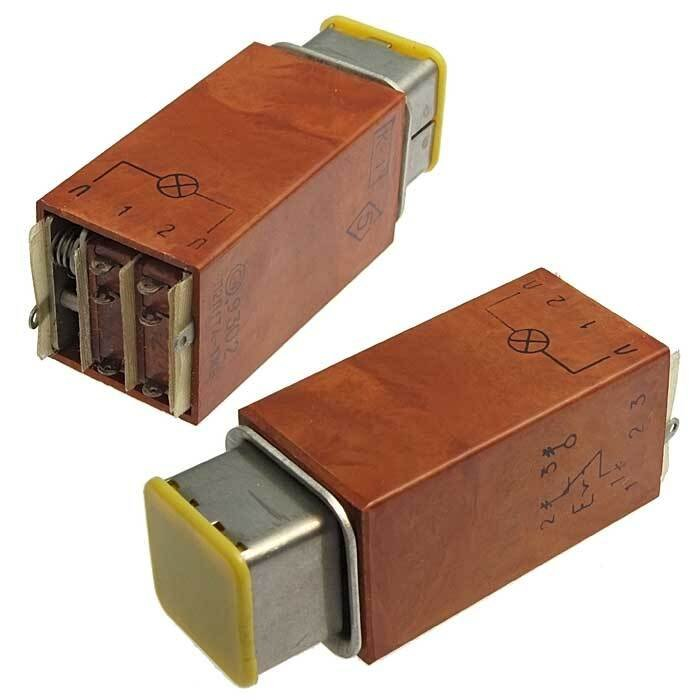

ПКн107.1-2В (5) Смоленский завод

ПКн107.1-2В (5) — это кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей по ТУ ТАФЛ.642135.004ТУ категории качества «ВП». Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре (РЭА). Отличается увеличенным ходом кнопки и повышенным усилием переключения по сравнению с серией ПКн105.

Назначение

Переключатели серии ПКн107.1(2), включая модель с индексом 1-2В (5), используются в различных устройствах РЭА для надежного управления цепями. Климатическое исполнение «В» позволяет применять их в условиях умеренного климата с температурой от -60°C до +85°C и влажностью до 98% при +35°C.

Технические характеристики

• Усилие переключения: не более 14,7 Н (1,5 кгс).

• Полный ход приводного элемента: 4–6 мм.

• Сопротивление контакта: не более 0,05 Ом (для категории «ВП»).

• Сопротивление изоляции: не менее 1000 МОм.

• Электрическая прочность изоляции: 750 Вэфф.

• Коммутируемый ток: от 1×10⁻⁶ А до 4 А; напряжение — до 250 В переменного тока или 36 В постоянного.

• Максимальная коммутируемая мощность: до 300 ВА (Вт).

• Количество циклов: не менее 50 000 в номинальных условиях использования (НКУ).

• Срок сохраняемости: 20 лет.

Конструктивные особенности

Модель имеет две группы контактов (индекс «1-2»), цветную кнопку без подсветки, фиксацию положения. Вариант «(5)» относится к конкретной модификации в линейке ПКн107.1-2В-5…8 с соответствующими параметрами усилия и мощности. Производство Смоленского завода обеспечивает соответствие строгим ТУ для военной и промышленной аппаратуры.
