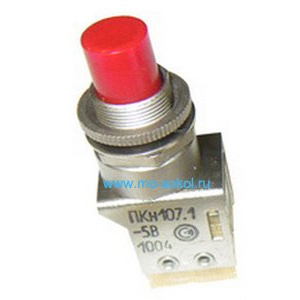

ПКн107.1-1В (5) Смоленский завод

ПКн107.1-1В (5) — это кнопочный переключатель однополюсного типа с фиксацией, выпускаемый Смоленским заводом радиодеталей (Смоленское НПО «ФЕНИКС»). Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре (РЭА).

Основные характеристики

Переключатель работает в диапазоне температур от -60 до +85°C при повышенной влажности до 98% (всеклиматическое исполнение В). Сопротивление контакта не превышает 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — 750 Вэфф.

Коммутируемый ток составляет от 1×10⁻⁶ до 4 А, напряжение переменного тока — до 36 В (для номинала 1В), с номинальным ходом кнопки 4–6 мм и ресурсом до 20 000–50 000 циклов.

Конструкция и исполнение

Корпус металлический, кнопка (ручки-толкателя) из пластмассы красного цвета, масса изделия — не более 13–14,7 г. Габаритные размеры примерно 13×12×28 мм, крепление через отверстие диаметром около 8,1 мм. Соответствует ТУ ТАФЛ.642135.004ТУ категории качества «ВП» с приемкой «5» (ВП, ПЗ), гарантированный срок хранения — 20 лет.
