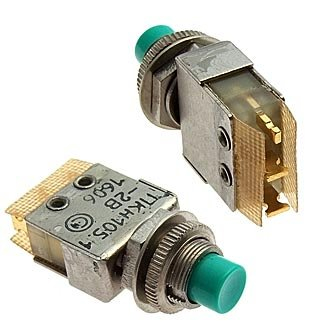

ПКН105.2-7В (5) Смоленский завод

ПКН105.2-7В (5) — это кнопочный переключатель, выпускаемый ОАО «Смоленский завод радиодеталей» (ныне часто ассоциируется с НПО «ФЕНИКС»). Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре специального и общего назначения.

Основные характеристики

Изделие имеет всеклиматическое исполнение В, что позволяет работать в диапазоне температур от -60°C до +85°C. Усилие переключения для моделей типа ПКн105.2-5…8 (включая 7В) составляет не более 6,9 Н (0,7 кгс), полный ход приводного элемента — от 1,0 до 2,0 мм.

Сопротивление электрического контакта — не более 0,05 Ом (для категории качества «ВП»), сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — 750 Вэфф. Ресурс — до 100 000 циклов, срок хранения — до 20 лет.

Конструкция и применение

ПКН105-7В относится к двухполюсным версиям серии (5В…8В), с алгоритмом работы on-(on) и покрытием контактов золотом (Au). Метод монтажа — объемный, через крепежное отверстие диаметром около 8,1 мм; габариты примерно 13×12×28 мм.

Корпус металлический, кнопка из пластмассы, номинальное напряжение — до 36…250 В (переменный ток) или 36 В (постоянный), ток — 0,01…4 А. Применяется в РЭА военного, двойного и гражданского назначения.
