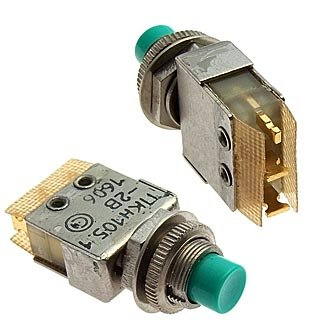

ПКН105.2-4В (5) Смоленский завод

ПКн105.2-4В (5) — это кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей (Смоленский завод). Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре различного назначения, включая электро- и контрольно-измерительные приборы.

Основные характеристики

Переключатели серии ПКн105 изготавливаются в климатическом исполнении «В» (всеклиматическое), что обеспечивает надежную работу в широком диапазоне условий. Усилие переключения для моделей типа ПКн105.2-4В (в группе -1…-4) не превышает 4,9 Н (0,5 кгс), полный ход кнопки составляет 1,0–2,0 мм.

Сопротивление электрического контакта — не более 0,05–0,1 Ом (в зависимости от категории качества), сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — 750 В (эфф.). Диапазон рабочих температур: от -60 °C до +85 °C, ресурс — до 25 000 циклов коммутации.

Назначение и маркировка

Обозначение «(5)» указывает на конкретную модификацию в серии, часто связанную с цветом кнопки (например, зеленый) или приемкой (например, повышенные требования качества «ВП»). Смоленский завод является основным производителем этой серии, соответствующей ТУ вроде ТАФЛ.642135.004.
