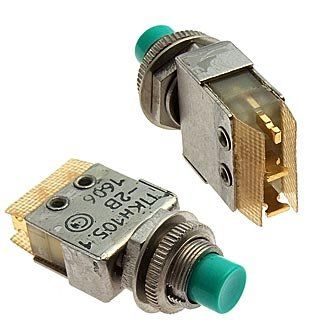

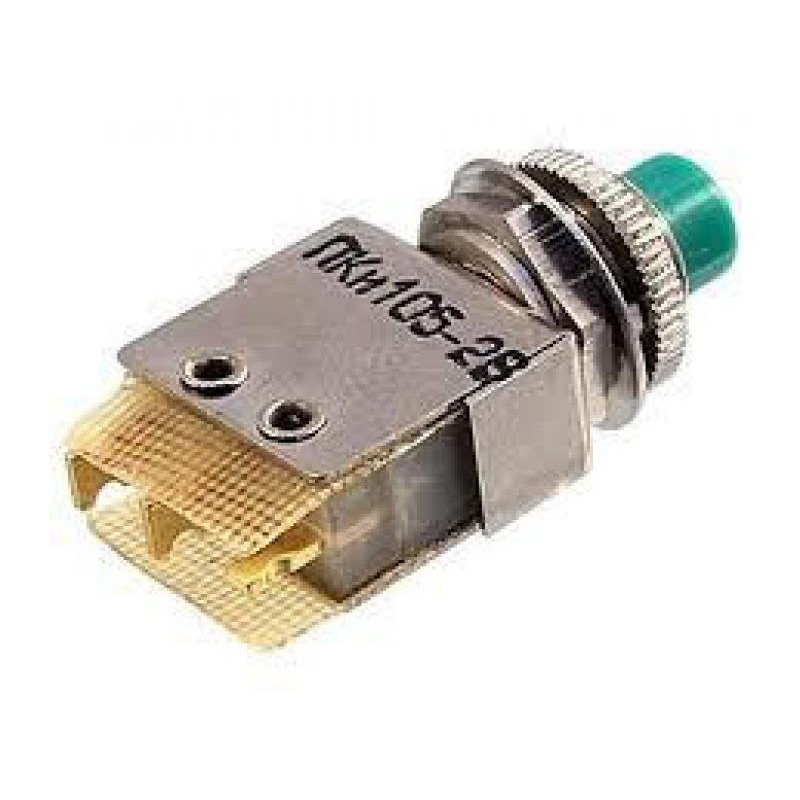

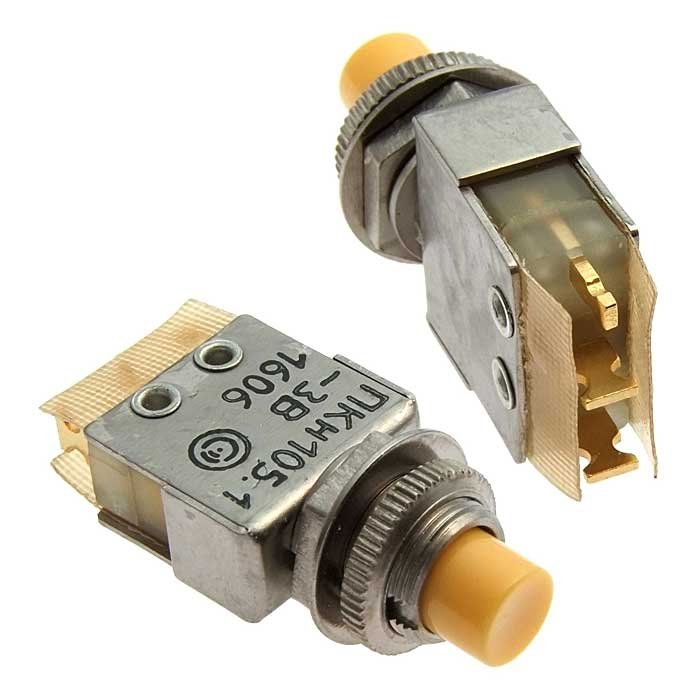

ПКН105.2-3В (5) Смоленский завод

ПКН105.2-3В (5) — это кнопочный переключатель, выпускаемый Смоленским заводом «Криптон» (НПП «Криптон»). Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре (РЭА). Модификация «(5)» указывает на двухполюсную схему с определённым цветом кнопки (часто зелёный или по типу 5–8).

Назначение

Переключатели серии ПКН105 применяются в различных электронных устройствах для надёжного включения/выключения цепей. Климатическое исполнение «В» обеспечивает всеклиматическую работу в условиях повышенной влажности (до 98% при 35°C) и широкого диапазона температур.

Технические характеристики

• Коммутируемое напряжение: до 36–250 В (переменный ток) или до 36 В (постоянный).

• Ток: от 1×10⁻⁶ А до 4 А.

• Максимальная коммутируемая мощность: до 300 Вт (ВА).

• Усилие переключения: не более 6,9 Н (0,7 кгс) для моделей типа 5–8.

• Полный ход кнопки: 1,0–2,0 мм.

• Рабочий диапазон температур: от -60°C до +85°C.

• Сопротивление контактов: не более 0,05 Ом.

• Электрическая прочность изоляции: 750 В (эфф.).

• Ресурс: до 50 000–100 000 коммутационных циклов.

• Масса: не более 13–18 г.

Конструкция

Корпус металлический с пластиковой кнопкой, контакты с золотым покрытием (Au) для повышенной надёжности. Доступны варианты с одной или двумя независимыми контактными группами. Обозначение «2-3В» уточняет типономинал (электрическая схема и цвет), где «2» — базовая серия, «3» — конкретная конфигурация.
