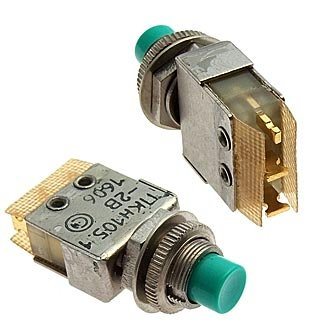

ПКН105.2-2В (5) Смоленский завод

ПКН105.2-2В (5) — это кнопочный переключатель, выпускаемый Смоленским НПО «ФЕНИКС» (Смоленский завод). Он предназначен для работы в электрических цепях постоянного и переменного тока в радиоэлектронной аппаратуре (РЭА) специального назначения.

Основные характеристики

Модель имеет всеклиматическое исполнение (В), что позволяет использовать её в широком диапазоне температур от -60 °С до +85 °С. Номинальное напряжение — 36–250 В (переменный ток) и до 36 В (постоянный), рабочий ток — от 0,01 до 4 А, максимальная коммутируемая мощность — 300 Вт.

Конструкция и параметры

Переключатель двухполюсный (индекс .2), с двумя независимыми контактными группами, без фиксации, алгоритм работы on-(on). Корпус металлический, кнопка пластиковая, контакты с золотым покрытием (Au), усилие переключения — не более 4,9 Н. Габариты: 13×12×28 мм, монтаж в отверстие диаметром 8,1 мм, ресурс — до 100 000 циклов коммутации.

Применение

Используется в электро- и радиоприборах, контрольно-измерительной технике, включая военную и гражданскую продукцию. Маркировка "(5) " указывает на вид приёмки ВП, ПЗ по ТУ ТАФЛ.642135.004ТУ, гарантийный срок — 20 лет.
