ПКН105.1-4В (5) Смоленский завод

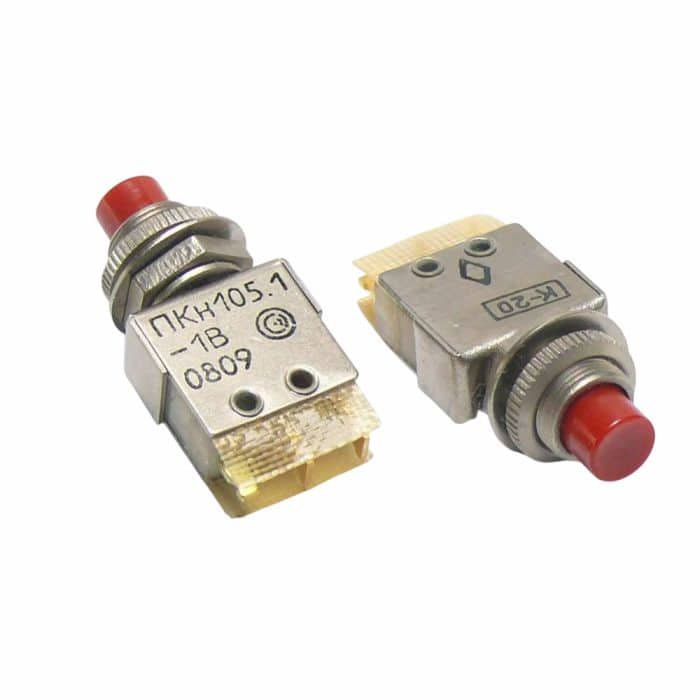

ПКН105.1‑4В(5) — это кнопочный (нажатный) переключатель всеклиматического исполнения, выпускаемый Смоленским заводом радиодеталей (Смоленский завод радиоэлектроники) по техническим условиям ТАФЛ.642135.004ТУ как изделие серии ПКн105.1(2). Такие переключатели применяются для коммутации электрических цепей постоянного и переменного тока в радио‑ и электронной аппаратуре различного назначения, в том числе специального.

Назначение и конструкция

• ПКН105.1‑4В(5) — однополюсный кнопочный переключатель, работающий в цепях постоянного и переменного тока с низкими и средними токами коммутации.

• Исполнение «В» означает всеклиматическое исполнение, то есть изделие рассчитано на работу в широком диапазоне температур и влажности, включая вибрацию и другие внешние воздействия согласно нормативам.

Основные технические параметры

• Номинальное коммутируемое напряжение: переменный ток до 250 В (для модификаций 1В…4В), постоянный ток до 36 В.

• Коммутируемый ток — порядка единиц ампер (до примерно 4 А в установившемся режиме в зависимости от конкретной модификации), что позволяет использовать выключатель в релейных цепях, управляющих схемах и цепях питания маломощной РЭА.

Механические и эксплуатационные характеристики

• Усилие переключения для модификаций 1…4 (включая ПКн105.1‑4В) — не более 4,9 Н (≤0,5 кгс), что обеспечивает мягкое, но однозначное срабатывание.

• Полный рабочий ход приводного элемента (кнопки) составляет 1,0…2,0 мм, что типично для малогабаритных кнопочных переключателей.

• Диапазон рабочих температур окружающей среды — примерно от −60 до +85 °C, что подтверждает применение в специальной и военной РЭА.

Электрические и долговечность

• Сопротивление электрического контакта — не более 0,05 Ом, а сопротивление изоляции — не менее 1000 МОм, что обеспечивает надежную коммутацию малых токов и хорошую изоляцию.

• Электрическая прочность изоляции — порядка 750 В (эффективное значение), а количество переключений на отказ — порядка 25 000 циклов, что характерно для промышленных и специальных изделий.
