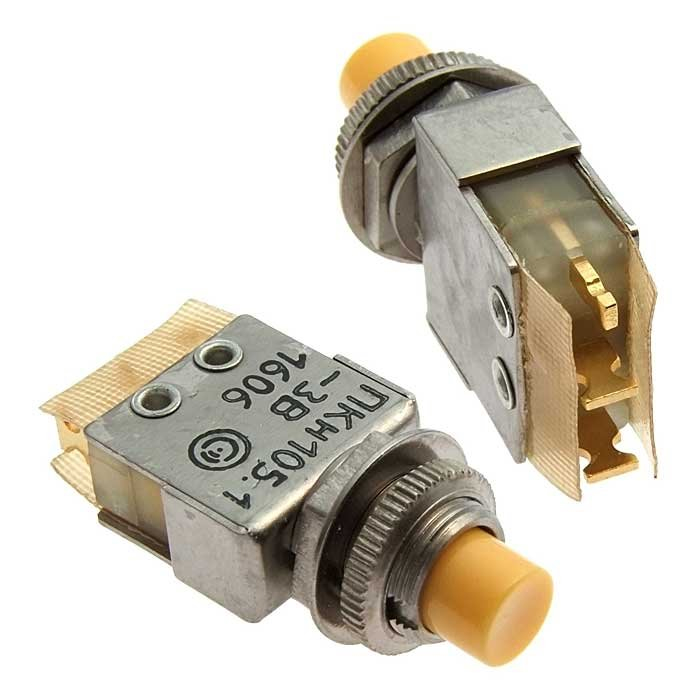

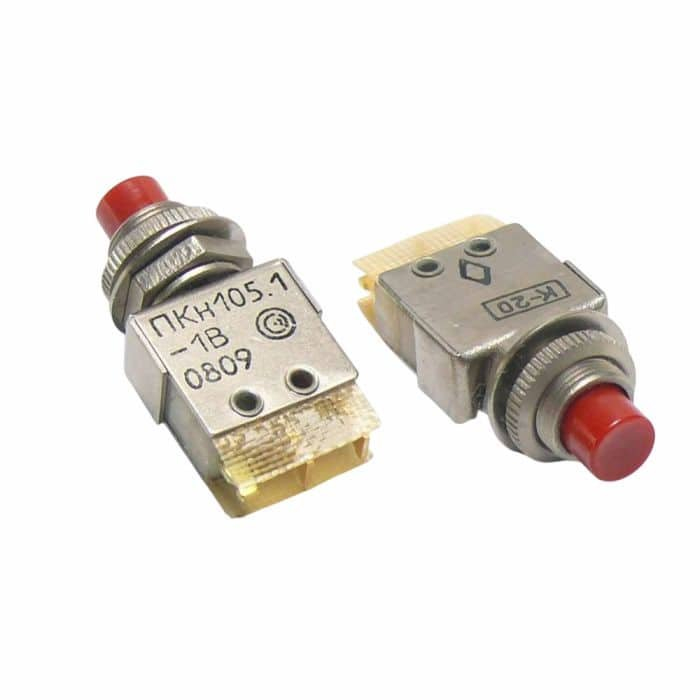

ПКН105.1-3В (5) Смоленский завод

ПКН105.1‑3В (5) — это миниатюрный кнопочный микропереключатель, выпускаемый Смоленским заводом радиодеталей (Смоленский завод на «Феникс») по техническим условиям ТАФЛ.642135.004ТУ.

Назначение и область применения

ПКН105.1‑3В предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре (РЭА) различного назначения, в том числе в измерительных приборах, промышленной автоматике и других устройствах. Исполнение «В» означает всеклиматическое исполнение, рассчитанное на работу в широком диапазоне температур и механических нагрузок.

Электрические характеристики

• Коммутируемый ток: порядка от единиц микроампер до 4 А (в зависимости от конкретной модификации ряда ПКн105.1).

• Максимальная коммутируемая мощность обычно не превышает 300 Вт.

• Сопротивление электрического контакта для изделий высшей категории качества («ВП») не более 0,05 Ом, для базовой приемки — не более 0,1 Ом.

• Сопротивление изоляции не менее 1000 МОм, электрическая прочность изоляции около 750 В эффективного значения.

Конструкция и механические параметры

• Кнопка удерживается с усилием переключения порядка не более 4,9 Н для моделей 1–4 вида ПКн105.1(2), то есть характеризуется «мягким» ходом, типичным для микропереключателей.

• Полный ход приводного элемента (кнопки) обычно составляет от 1,0 до 2,0 мм.

• Количество коммутационных циклов у ряда ПКн105 достигает десятков тысяч (до примерно 50 000–100 000 циклов, в зависимости от типа и нагрузки).

Условия эксплуатации

• Диапазон рабазрабобленных температур эксплуатации для изделий серии ПКн105.1(2) — от примерно −60 °C до +85 °C, что позволяет использовать их в сложных климатических условиях.

• Срок сохраняемости зависит от категории качества: для изделий с приемкой «СКК» порядка 10 лет, для более высокой категории (ВП) — до 20 лет при хранении и эксплуатации по нормам.
