ПКН105.1-2В (5) Смоленский завод

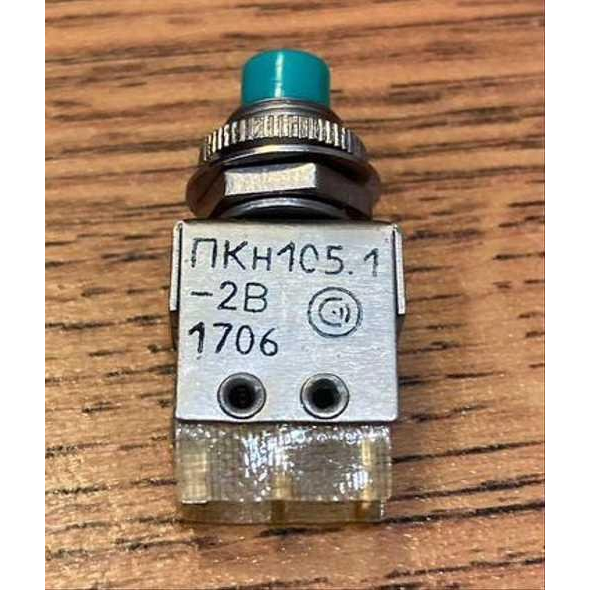

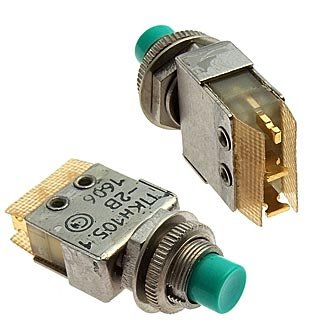

ПКН105.1‑2В (5) — это однополюсный микропереключатель кнопочного типа, выпускаемый на Смоленском НПО «ФЕНИКС» по техническим условиям ТАФЛ.642135.004ТУ. Он относится к серии ПКн105 и предназначен для коммутации слаботочных цепей в аппаратуре общепромышленного и военно‑промышленного назначения.

Назначение и область применения

Переключатель используется для включения/выключения и переключения электрических цепей постоянного и переменного тока в устройствах автоматики, контрольно‑измерительной технике, панелях управления и других приборах, где требуется компактный и надёжный кнопочный элемент.

Основные электрические характеристики

• Номинальное напряжение: переменный ток 36–250 В, постоянный ток 36 В.

• Рабочий ток: от 0,01 А до 4 А как для переменного, так и для постоянного тока.

• Максимальная коммутируемая мощность: около 300 Вт для переменного тока и 70 Вт для постоянного тока.

Конструкция и исполнение

• Корпус — металлический, ручка/кнопка — пластмассовая, контакты имеют золотое покрытие (Au), что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.

• Габаритные размеры порядка 13×12×28 мм, установка предусматривает монтаж через крепёжное отверстие диаметром около 8,1 мм.

Условия эксплуатации и ресурс

• Рабочий диапазон температур: от –60 °С до +85 °С, изделие относится к всеклиматическому исполнению (маркировка «В»).

• Количество коммутационных циклов до отказа — порядка 100 000, при этом сопротивление контактов не превышает 0,05 Ом, а сопротивление изоляции — не менее 1000 МОм при электрической прочности изоляции 750 В эффективного значения.
