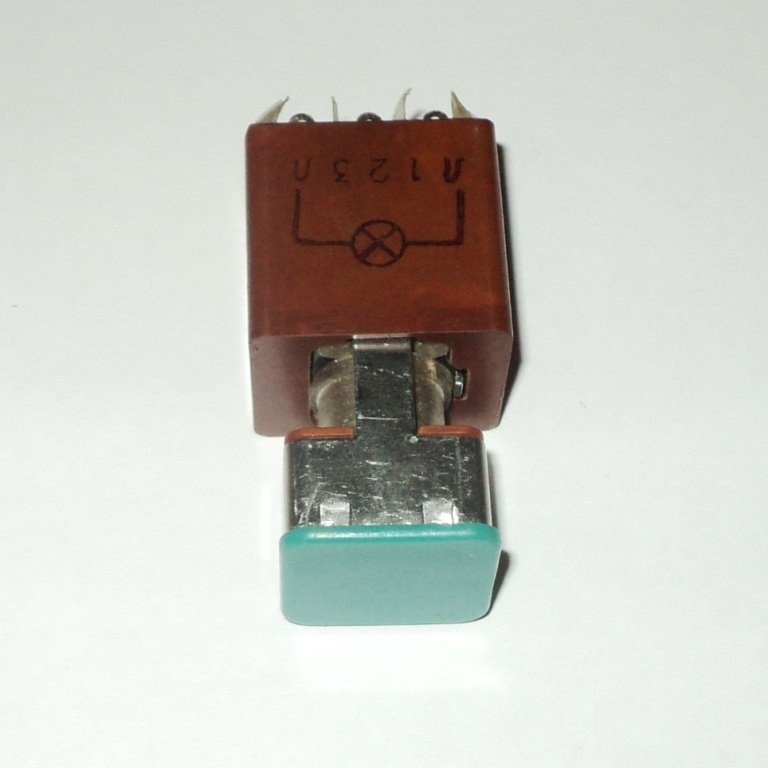

П3П1Т-3зВ (5) Смоленский завод

П3П1Т-3зВ (5) — это кнопочный переключатель, выпускаемый Смоленским заводом «Авангард», предназначенный для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре производственно-технического назначения.

Назначение

Он относится к серии всеклиматического исполнения (вероятно, В или У), что позволяет использовать его в широком диапазоне условий, включая низкие и высокие температуры. Переключатель подходит для объемного монтажа и ручного управления в различных устройствах.

Технические характеристики

• Коммутируемое напряжение: от 1,5 до 250 В.

• Коммутируемый ток: от 1×10⁻³ до 2 А.

• Максимальная мощность: до 250 В·А.

• Сопротивление контакта: не более 0,07 Ом.

• Электрическая прочность изоляции: 1100 В.

• Сопротивление изоляции: не менее 1000 МОм.

• Рабочая температура: от -60 °C до +70 °C.

• Полный ход кнопки: не менее 8 мм (или 2 мм в некоторых модификациях).

• Масса: около 15–60 г в зависимости от версии.

• Усилие переключения: от 12 до 45 Н.

• Срок сохраняемости: до 15 лет.

Условные обозначения

Индекс расшифровывается примерно так: П3 — три микропереключателя; П1 — одна сигнальная лампа; Т — версия со световой индикацией; 3зВ — конкретная модификация контактов и исполнения (з — возможно, тип контактов, В — климатическое исполнение). Модификация «(5)» указывает на особую комплектацию или позицию в каталоге.
