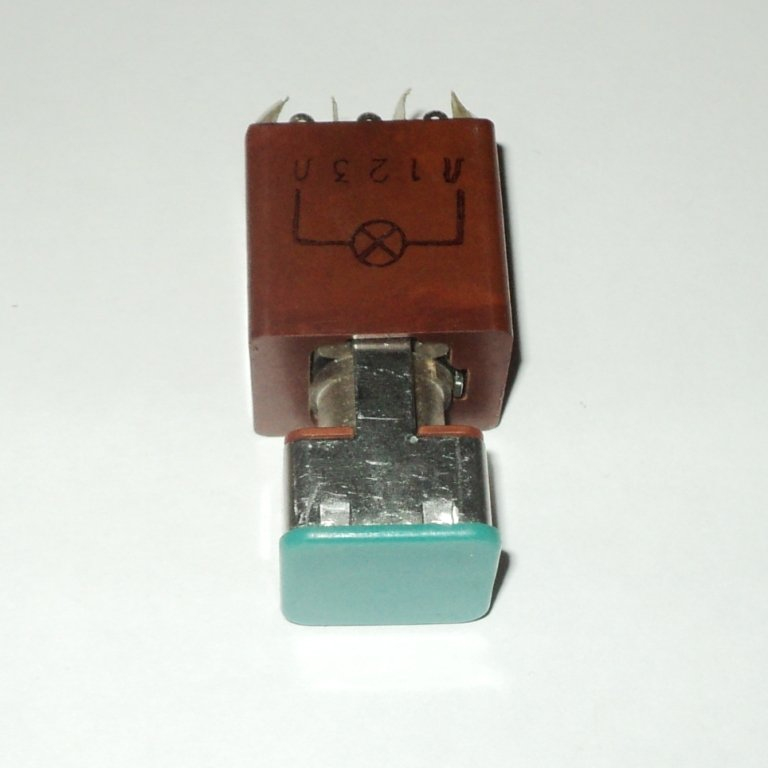

П3П1Т-3жВ (5) Смоленский завод

П3П1Т-3жВ (5) — это кнопочный переключатель, выпускаемый Смоленским заводом (вероятно, Смоленским НПО «ФЕНИКС» или аналогичным предприятием). Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре производственно-технического назначения.

Назначение

Переключатель имеет всеклиматическое исполнение (климатическое исполнение В), что позволяет использовать его в широком диапазоне условий. Он подходит для объемного монтажа и часто применяется в аппаратуре с ручным управлением.

Технические характеристики

• Коммутируемое напряжение: от 1,5 В до 250 В.

• Коммутируемый ток: от 1×10⁻³ до 2,0 А.

• Сопротивление электрического контакта: не более 0,07 Ом.

• Сопротивление изоляции: не менее 1000 МОм.

• Электрическая прочность изоляции: 1100 В.

• Рабочая температура: от -60 °C до +70 °C.

• Полный ход приводного элемента: более 2,0 мм (в некоторых вариантах не менее 8,0 мм).

• Усилие переключения: 12–45 Н.

• Масса: около 15–60 г (в зависимости от модификации).

• Срок сохраняемости: 15 лет.

Особенности конструкции

Модель П3П1Т-3жВ входит в серию П3П1Т-3 и может включать световую индикацию с миниатюрной лампой накаливания (типа СМ28-0,05-1, 28 В). Обозначение расшифровывается как: П3 — 3 микропереключателя, П1 — 1 сигнальная лампа, Т — с индикацией, жВ — конкретная модификация.
