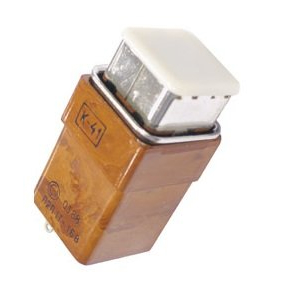

П3П1Т-3бВ (5) Смоленский завод

П3П1Т-3бВ (5) — это кнопочный переключатель, предназначенный для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре производственно-технического назначения. Он имеет всеклиматическое исполнение (климатическое исполнение В), что позволяет использовать его в широком диапазоне температур от -60°C до +70°C.

Основные характеристики

Переключатель оснащён световой индикацией с лампой накаливания типа СМ-28-0,05-1 (напряжение 28 В, ток 50 мА), имеет массу не более 60 г и сопротивление электрического контакта не более 0,07 Ом. Усилие переключения составляет от 12 до 45 Н, полный ход приводного элемента — не менее 2 мм, а сопротивление изоляции — не менее 1000 МОм при испытательном напряжении 1100 В. Неодновременность срабатывания контактов — не более 0,01 с, коммутируемый ток — до 2 А, мощность — до 250 В·А.

Производство

Изделие выпускается на Смоленском заводе "Аналитприбор " (или связанном предприятии), с обозначением "(5) " указывающим на приемку ОТК (5-я категория). Гарантийный срок эксплуатации — 10 000 часов, срок хранения — 15 лет.

Применение

Используется в электро-, радио- и контрольно-измерительных приборах для ручного управления с объемным монтажом; кнопка белого цвета ( "бВ ").
