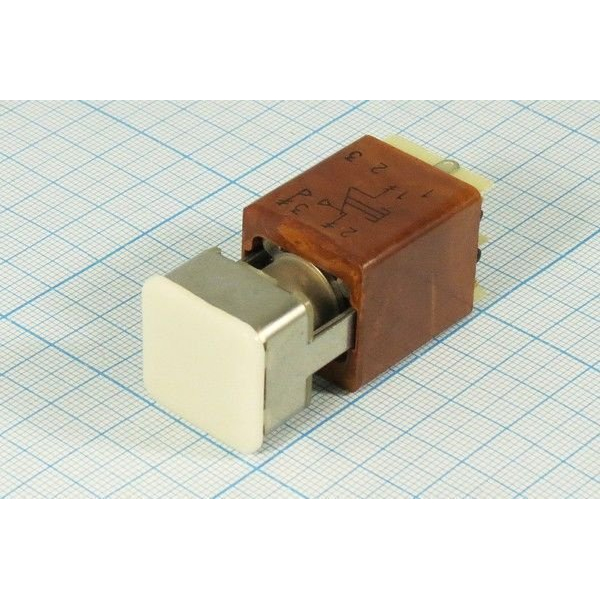

П2П1Т-4бВ (5) Смоленский завод

П2П1Т-4бВ (5) — это кнопочный переключатель, производимый Смоленским заводом радиодеталей (ОАО «Смоленский завод радиодеталей»). Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре производственно-технического назначения.

Основные характеристики

Переключатель имеет двухполюсную конструкцию с одной лампой освещения (индикатор), без фиксации, с белой кнопкой (буква «б» в обозначении). Масса изделия — не более 50 г, усилие переключения составляет 10–35 Н, полный ход кнопки — не менее 2 мм.

Сопротивление контакта — не более 0,07 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — 1100 Вэфф. Количество коммутационных циклов — до 10 000, гарантийный срок хранения — 15 лет.

Условия эксплуатации

Работает при температурах от -60°C до +70°C и повышенной влажности до 98% при 35°C. Климатическое исполнение — В (всеклиматическое), подходит для объемного монтажа в аппаратуре военного, двойного и гражданского назначения.

Число «(5)» в обозначении, вероятно, указывает на конкретный типономинал или вариант приемки (например, по ТУ ОЮ0.360.034ТУ для категории «ВП»). Световой элемент — лампа типа СМ-28-0,05-1.
