П2П1Т-1жВ (5) Смоленский завод

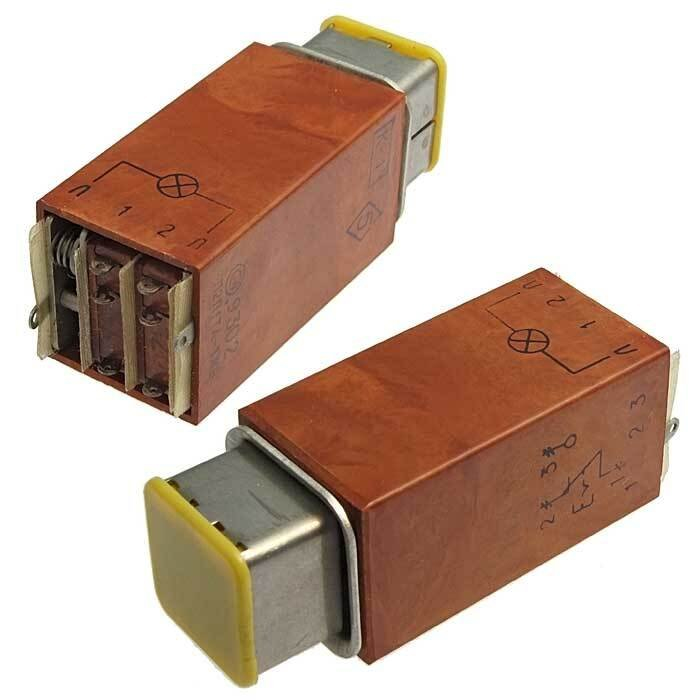

П2П1Т-1жВ (5) — это кнопочный переключатель со световой индикацией, выпускаемый Смоленским заводом радиодеталей (НПО «ФЕНИКС»). Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре, приборах и контрольно-измерительной технике.

Обозначение

Расшифровка типономинала П2П1Т-1жВ:

• П2 — два микропереключателя.

• П1 — одна сигнальная лампа.

• Т — исполнение со световой индикацией.

• 1 — модификация.

• ж — жёлтый цвет кнопки (светового поля).

• В — всеклиматическое исполнение.
  Число (5) указывает на вид приёмки или партию производства Смоленского завода.

Технические характеристики

Коммутируемое напряжение — от 1,5 до 250 В, ток — от 1×10⁻³ до 2 А. Рабочая температура — от -60 °C до +70 °C, электрическая прочность изоляции — 1100 В, сопротивление изоляции — не менее 1000 МОм. Полный ход кнопки — не менее 8 мм, масса — около 15 г. Световым элементом служит миниатюрная лампа накаливания типа СМ-28-0,05-1 (28 В).

Применение

Переключатель без фиксации используется в электронике для ручного управления цепями, часто в авионике, промышленных приборах и аппаратуре. Монтаж — на панель винтовым креплением с пайкой выводов, покрытие контактов — серебро. Ресурс — до 10 000 циклов, срок хранения — 15 лет.
