П2П1Т-1кВ (5) Смоленский завод

П2П1Т-1кВ (5) — это кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей (НПО «ФЕНИКС»). Он предназначен для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре производственно-технического назначения с всеклиматическим исполнением.

Технические характеристики

Переключатель выдерживает ток от 1 мА до 2 А, напряжение от 1,5 В до 250 В и мощность до 250 В·А. Сопротивление контакта — не более 0,07 Ом, изоляции — не менее 1000 МОм, электрическая прочность — 1100 В.

Усилие переключения составляет 10–35 Н, полный ход кнопки — не менее 2 мм, ресурс — до 10 000 циклов. Масса изделия — около 5–9 г, работает в диапазоне температур от -60 до +70 °C.

Конструкция и применение

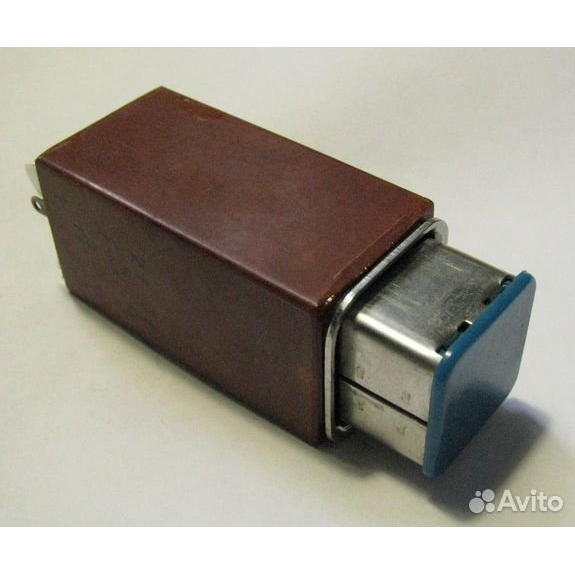

Модель П2П1Т-1кВ оснащена световым индикатором (лампа СМ-28-0,05-1 на 28 В), имеет двухполюсную схему коммутации без фиксации (моментного типа). Монтаж осуществляется на панель винтовым креплением с пайкой выводов, корпус из карболита, кнопка — металл с пластмассовой заглушкой.

Индекс "(5) " в обозначении соответствует конкретной модификации климатического исполнения или партии Смоленского завода, обеспечивая надежность в различных условиях.
