П2КнТА4-2В (5) Смоленский завод

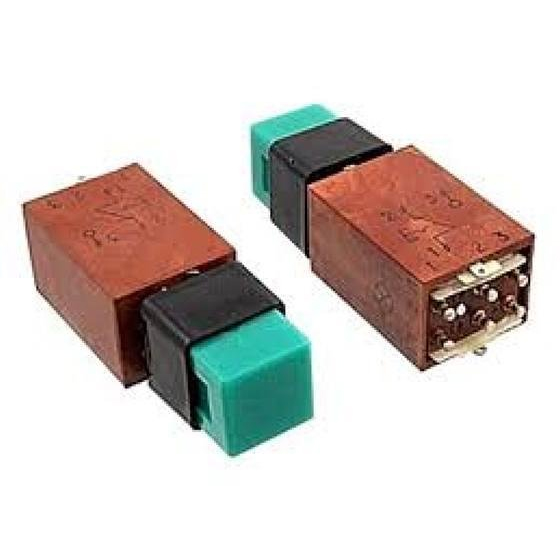

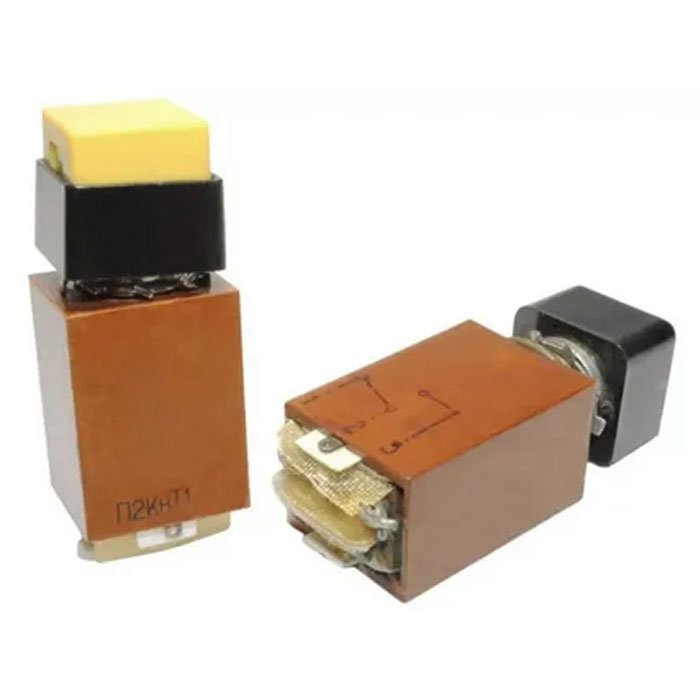

П2КнТА4-2В (5) — это кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей (ОАО "Смоленский завод радиодеталей "). Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре, включая цепи сигнализации, питания и управления.

Основные характеристики

Усилие переключения составляет от 15 до 45 Н (1,5–4,5 кгс), а рабочий ход для моделей серии П2КнТА — от 5,0 до 8,0 мм. Сопротивление контакта не превышает 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — 750 Вэфф.

Переключатель выдерживает коммутируемый ток до 2 А и мощность до 254 ВА, с количеством цепей — 2.

Расшифровка обозначения

• П2Кн — кнопочный переключатель с двумя микропереключателями.

• ТА — конструкция с фиксацией (А) и световой индикацией (Т, лампа типа СМН-10-55).

• 4 — красный цвет кнопки.

• 2В — всеклиматическое исполнение (В), модификация с двумя контактами; "(5) " указывает на исполнение по ТУ ОЮ0.360.049ТУ "5 ".

Условия эксплуатации

Диапазон температур: от -60 °C (для категории "ВП ") до +55 °C, климатическое исполнение В (всеклиматическое). Срок сохраняемости — 15 лет, масса около 40 г.
