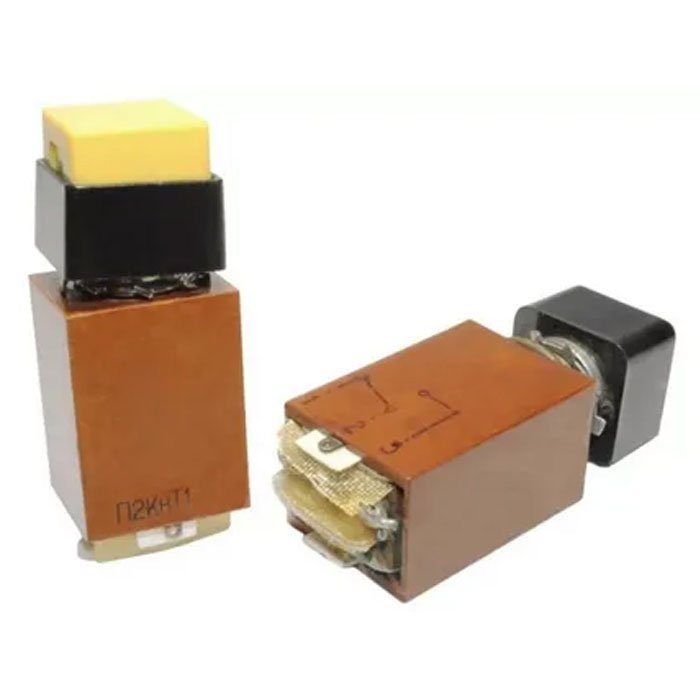

П2КнТ4В (5) Смоленский завод

П2КнТ4В (5) — это малогабаритный кнопочный переключатель без фиксации со световой сигнализацией, выпускаемый по ТУ ОЮ0.360.049 и производимый на Смоленском электротехническом (радиотехническом) заводе.

Назначение и область применения

Переключатель предназначен для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре общепромышленного и специального назначения. Обычно используется как элемент управления (включение/выключение режима, переключение функций) в приборах и панелях операторского управления.

Конструкция и исполнение

• Это однополюсный переключатель без фиксации: при нажатии и отпускании кнопки он возвращается в исходное положение за счёт пружины.

• Буква «Т» в обозначении указывает на наличие встроенного светового индикатора (сигнальной лампы), позволяющего визуально контролировать состояние цепи.

• Климатическое исполнение «В» означает, что изделие рассчитано на работу в умеренном климате, в том числе в условиях промышленных помещений.

Основные технические особенности

• Коммутирует цепи малых токов (порядка единиц ампер для постоянного и переменного тока) и используется в низковольтной аппаратуре.

• Механические параметры: усилие переключения обычно лежит в диапазоне примерно 15–45 Н, рабочий ход кнопки — около 2,5–5 мм.

• Электрическое сопротивление контакта не превышает 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — порядка 750 В эффективного значения.

Качество и источник производства

Изделия серии П2Кн, включая П2КнТ4В (5), изготавливают на Смоленском электротехническом/радиотехническом заводе, который специализируется на коммутационной и электротехнической арматуре. По ТУ ОЮ0.360.049 такие переключатели могут выпускаться в усиленной категории качества «ВП» с расширенным диапазоном рабочих температур и повышенной надёжностью.
