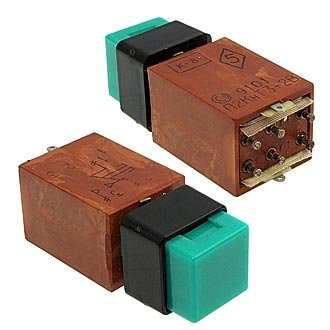

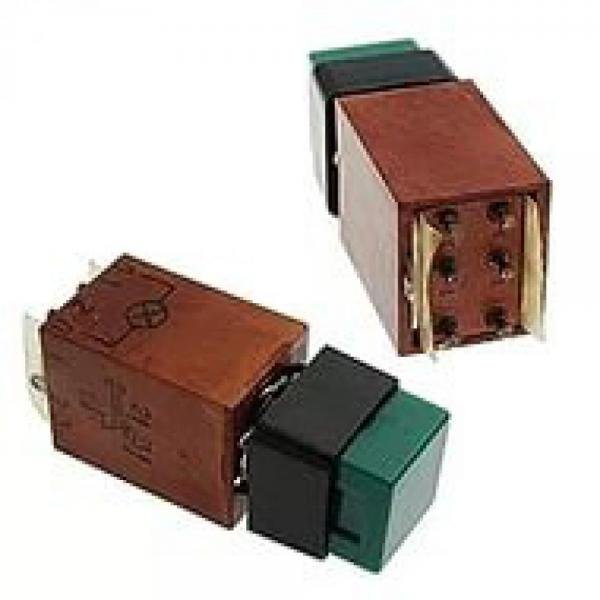

П2КнТ3В (5) Смоленский завод

Кнопочный переключатель П2КнТ3В (5) производится на Смоленском заводе радиодеталей (ОАО «Смоленский завод радиодеталей») и относится к типу гермовзрывозащищённых кнопочных переключателей с тумблер‑приводом.

Назначение и область применения

П2КнТ3В предназначен для коммутации электрических цепей постоянного и переменного тока в радио‑, электро‑ и контрольно‑измерительной аппаратуре. Изделие предназначено для работы в обычных наземных условиях климатического исполнения «В» (ГОСТ 15150), что включает ряд эксплуатационных режимов по температуре, влажности и механическим воздействиям.

Конструктивные особенности

• Кнопочный переключатель без самовозврата, с тумблер‑приводом («Т» в обозначении) и наличием световой индикации («3» в маркировке).

• Корпус и узлы герметизированы, обеспечивают защиту от проникновения влаги и пыли, что соответствует требованиям гермовзрывозащищённого исполнения.

• Масса переключателя порядка 45 г, что позволяет использовать его в компактных приборах и панелях управления.

Основные технические параметры

• Диапазон рабочих температур для изделий категории качества «ВП» — примерно от −60 до +70 °C, что обеспечивает работу в широком температурном диапазоне.

• Усилие переключения при прямом срабатывании лежит в пределах 15–45 Н, что делает управление комфортным при ручном переключении.

• Сопротивление электрического контакта не более 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — порядка 750 В действующего значения.

Особенности маркировки и стандартов

Обозначение П2КнТ3В расшифровывается как: «П2Кн» — тип переключателя, «Т» — тумблер‑привод, «3» — наличие световой сигнализации, «В» — климатическое исполнение «В». Изделие изготавливается по техническим условиям ОЮ0.360.049 ТУ (или аналогичным СКК‑документам), что подтверждает соответствие отечественным отраслевым стандартам.
