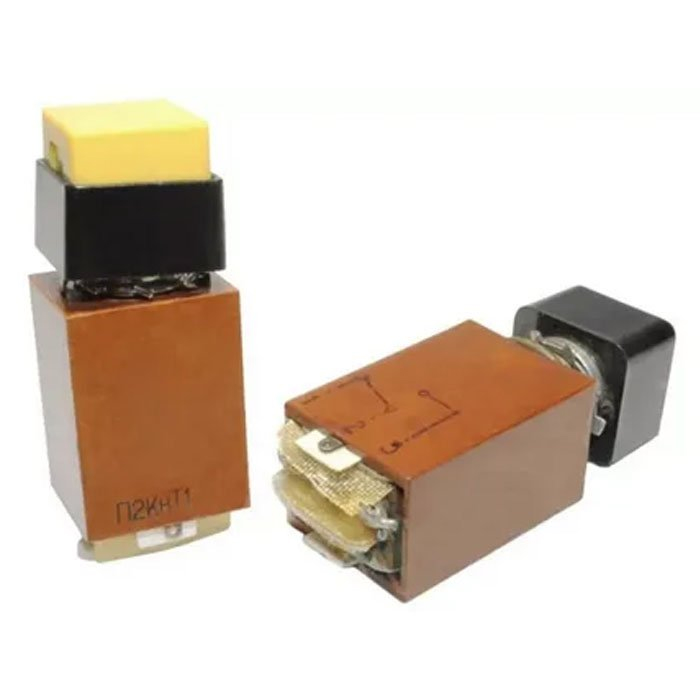

П2КнТ2В (5) Смоленский завод

П2КнТ2В (5) — это кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей (или близким к нему предприятием/подразделением) по отечественной технической документации; обозначение «(5)» обычно относится к климатическому исполнению или серии по типу исполнения.

Назначение и область применения

Переключатели серии П2КнТ (включая модификацию П2КнТ2В) предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре и промышленных устройствах. Их применяют в блоках управления, панелях приборов, коммутационных щитах и другой электронике, где требуется надёжный контакт при ручном или приводном переключении.

Основные технические особенности

По конструкции П2КнТ2В — это кнопочный переключатель с приводом (толкатель или шток), работающий в режиме «нажал–отпустил» или с фиксацией, в зависимости от конкретного исполнения. Усилие переключения при прямом срабатывании для таких изделий обычно лежит в диапазоне примерно 15–45 Н, а рабочий ход приводного элемента — порядка 2,5–5,0 мм.

Контактные и изоляционные параметры

Сопротивление электрического контакта для этой серии не превышает примерно 0,05 Ом, что обеспечивает низкие потери и стабильную коммутацию токов. Сопротивление изоляции обычно не менее 1000 МОм, а электрическая прочность изоляции составляет около 750 В эффективного значения переменного тока, что делает переключатель пригодным для использования в аппаратуре среднего уровня напряжения.

Условия эксплуатации и надёжность

Климатическое исполнение у серии П2КнТ обычно соответствует условию «В», то есть предназначен для эксплуатации в умеренных климатических условиях. Диапазон рабочих температур для изделий категории качества «ВП» составляет примерно от минус 60 до +70 °С, для изделий с приёмкой «СКК» — от минус 45 до +55 °С.

Срок сохраняемости и гарантийный срок эксплуатации для таких переключателей обычно составляют порядка 15 лет, а минимальная наработка оценивается в десятки тысяч часов, что подчёркивает их применение в ответственной радиоэлектронной аппаратуре.
