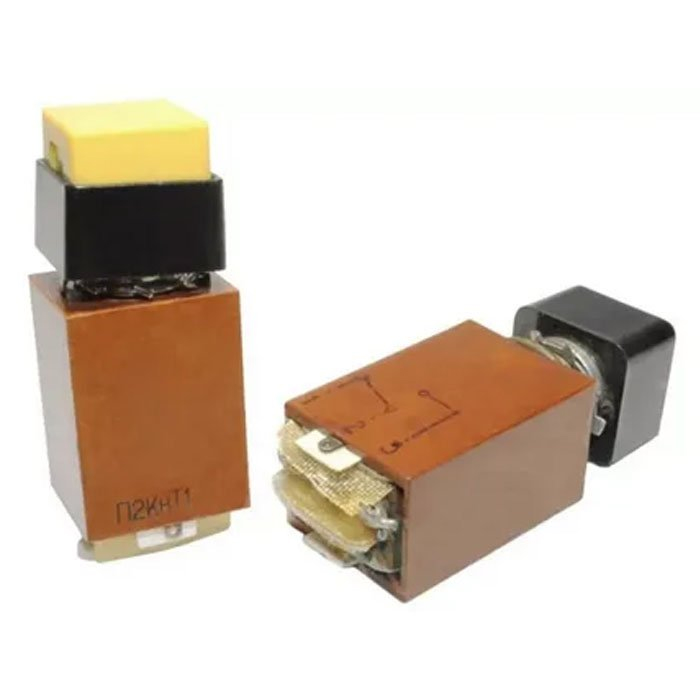

П2КнТ2-2В (5) Смоленский завод

П2КнТ2-2В (5) — это двухполюсный кнопочный переключатель, выпускаемый ОАО «Смоленский завод радиодеталей». Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Основные характеристики

Усилие переключения составляет от 15 до 45 Н, а рабочий ход приводного элемента — от 2,5 до 5,0 мм. Сопротивление электрического контакта не превышает 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — 750 Вэфф. Диапазон рабочих температур для категории качества «ВП» — от минус 60°C до +70°C.

Назначение и маркировка

Переключатель подходит для цепей с коммутируемым током 0,1–2 А и напряжением до 250 В переменного тока (или 36 В постоянного). Маркировка «2-2В» указывает на типономинал электрических режимов и климатическое исполнение В, а «(5)» — на вид приемки. Масса изделия около 40 г.
