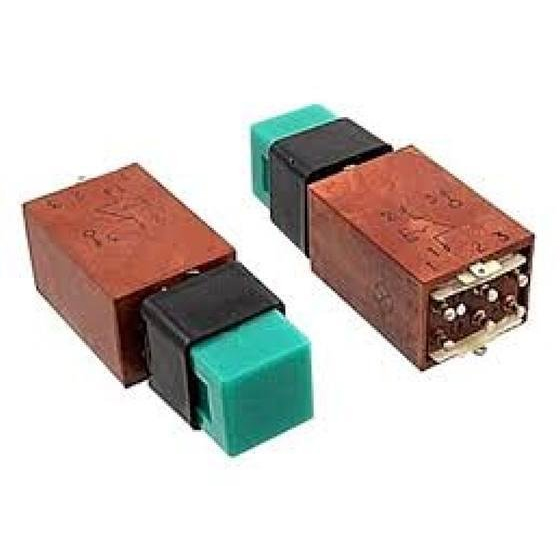

П2Кн2-2В (5) Смоленский завод

П2Кн2-2В (5) — это кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей (ОАО "Смоленский завод радиодеталей "). Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре различного назначения.

Основное назначение

Переключатель применяется в электро-, радио- и контрольно-измерительных приборах. Климатическое исполнение "В " обеспечивает надежную работу в умеренном климате. Маркировка "(5) " соответствует техническим условиям ОЮ0.360.049ТУ "5 ".

Технические характеристики

Усилие переключения при прямом срабатывании составляет от 15 до 45 Н (1,5–4,5 кгс). Рабочий ход приводного элемента — от 2,5 до 5,0 мм для базовых моделей серии П2Кн. Сопротивление электрического контакта — не более 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — 750 Вэфф.

Рабочие условия

Диапазон температур: для изделий с приемкой "СКК " — от -45°C до +55°C; для категории "ВП " — от -60°C до +85°C (для П2Кн) или до +70°C (для модификаций). В структуре обозначения "П2Кн2-2В " цифра 2 указывает на вариант цвета кнопки (светового поля), буква "В " — на климатическое исполнение.
