ПКл509-2з (5) Смоленский завод

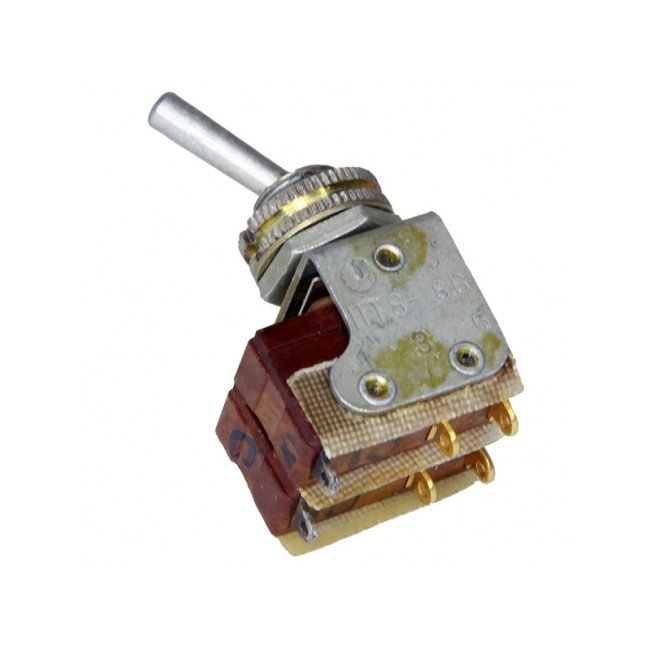

Переключатель ПКл509‑2з (5) — это клавишный тумблер производства ОАО «Смоленский завод радиодеталей» (Смоленск), предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре и промышленном оборудовании.

Основное назначение

• Используется как ручной переключатель/выключатель в низковольтных цепях управления и сигнализации.

• Типовое применение — радиотехника, промышленная электроника, приборы и системы автоматики, где требуется надежное ручное управление.

Типовые характеристики (по серии ПКл509)

• Климатическое исполнение: В (работоспособность в диапазоне температур от минус 60 °C до +85 °C для изделий категории качества «ВП»).

• Электрическая прочность изоляции между токоведущими частями и корпусом порядка около 1100–1130 Вэфф , сопротивление изоляции не менее 1000 МОм.

• Сопротивление контактов не более 0,05 Ом , что обеспечивает низкое падение напряжения и малое тепловыделение.

• Механический ресурс (гамма‑процентная наработка) — порядка 30 000 циклов переключения , гарантийный срок — до 25 лет с даты изготовления (для изделий категории «ВП»).

Конструкция и надежность

• Масса переключателя модели ПКл509‑2 — не более 25 г , конструкция компактная, рассчитана на установку в маршруты коммутации и панели приборов.

• Усилие переключения малое (обычно в диапазоне 4–25 Н ), что позволяет использовать его в изделиях с ручным управлением без значительных усилий оператора.

• Изделие выполнено в корпусе, соответствующем требованиям по вибро‑ и ударной стойкости, что типично для промышленных и военных («ВП») изделий.

Особенности исполнения «з» и цифры «5»

Обозначение «з» обычно указывает на защищённое исполнение (например, наличие защитной крышки или уплотнения для защиты от пыли и капель, но точный вариант лучше уточнять по конкретному чертежу/ТУ). Цифра «5» в скобках обычно указывает на конкретное исполнение по схеме коммутации (например, количество положений и тип соединения контактов) и привязана к конкретному чертежу серии ПКл509.
