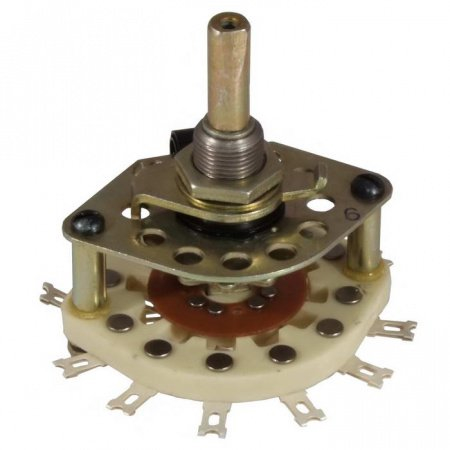

ПГК-11П3Н-6 Кузбассрадио

ПГК-11П3Н-6 — это галетный переключатель производства завода «Кузбассрадио» (Белово, СССР/Россия), предназначенный для коммутации электрических цепей постоянного и переменного тока низкой и высокой частоты.

Основные характеристики

Он имеет 11 положений и 3 направления (полюса), с углом поворота 30 градусов на шаг. Вал типа ОС-6 (гладкий с конической лыской и резьбой, диаметр 6 мм, длина выступающей части 20 мм), количество выводов — 36 под пайку из латуни с серебряным покрытием (Ag).

Технические параметры

Коммутируемый ток — до 3 А, напряжение — 350 В, максимальная мощность — 70 Вт. Сопротивление контактов не более 20 мОм, изоляции — не менее 5000 МОм, электрическая прочность изоляции — 5000 В; ёмкость между контактами ≤1,5 пФ, между контактом и корпусом ≤5 пФ.

Условия эксплуатации

Рабочая температура от -60 до +85 °C, климатическое исполнение УХЛ, влажность до 98% при +35 °C, атмосферное давление 0,66–106,6 кПа. Ресурс — 5000 переключений (момент 0,39–1,17 Н·м), наработка на отказ не менее 5000 часов, срок хранения — 12 лет.

Конструкция и монтаж

Открытый тип без корпуса, керамические галеты, габариты 55×55×56 мм, длина корпуса 28 мм. Монтаж на панель (отверстие Ø10,2 мм, резьба М10×0,75, толщина панели 1–5 мм) с пайкой выводов (шаг 9,3 мм).
