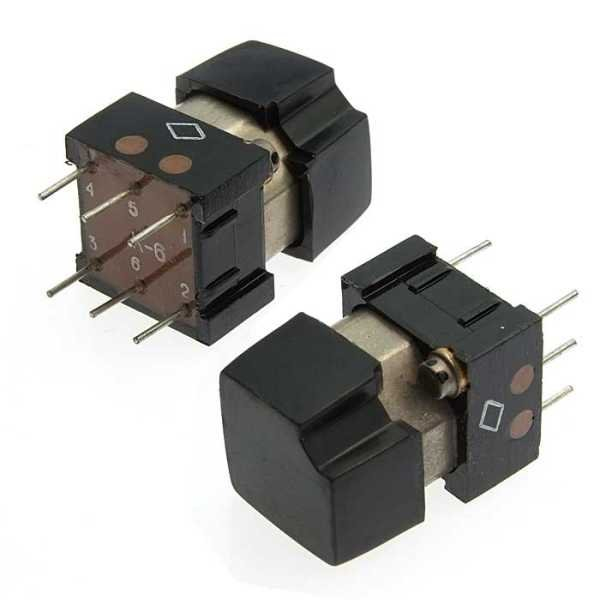

ПКБ-503ч 2023г «5» Смоленск

Цена:

4250 ₽

В наличии: 4 шт.

Заводская упаковка

Производитель: Смоленск

Технические характеристики

ПКБ-503ч Смоленск

ПКБ-503ч — это бесконтактный кнопочный переключатель, производимый ОАО «Смоленский завод радиодеталей» в Смоленске, Россия. Он предназначен для использования в устройствах ввода информации электронно-вычислительных машин (ЭВМ) и специальной аппаратуры, где требуется высокая надёжность коммутации без механического контакта.

Технические характеристики

Переключатель имеет климатическое исполнение В, что позволяет работать в широком диапазоне температур от -60°C до +85°C. Усилие срабатывания составляет от 1,7 до 3,5 Н (0,17–0,35 кгс), полный ход приводного элемента — от 3,5 до 5,0 мм, а ресурс коммутации в нормальных условиях — не менее 10 млн циклов (при +85°C — не менее 5 млн).

Применение

ПКБ-503ч относится к серии ПКБ501–ПКБ506 и используется в промышленной электронике для точного ввода сигналов. Масса изделия не превышает 10 г, номинальное напряжение питания — 5 В ±10%, срок сохраняемости — 25 лет. Это делает его подходящим для надёжных систем автоматики и управления.

Описание

ПКБ-503ч

ПКБ-503ч: бесконтактный кнопочный переключатель для систем ввода и специальной аппаратуры

ПКБ-503ч — малогабаритный бесконтактный кнопочный переключатель серии ПКБ503, предназначенный для формирования сигналов в устройствах ввода информации, пультах управления и специализированной электронной аппаратуре. Исполнение «ч» указывает на чёрный цвет клавиши; функционально устройство относится к варианту без световой индикации и без электронной фиксации, работающему со стробированием.

Назначение ПКБ-503ч

Переключатель применяется там, где необходимы высокая долговечность, устойчивость к внешним воздействиям и стабильное формирование логических сигналов. В отличие от обычной механической кнопки, ПКБ-503 использует бесконтактный принцип работы с электронной схемой на базе микросхемы 1293КП2Т. Это снижает влияние износа контактных групп и делает компонент пригодным для аппаратуры с интенсивным режимом управления.

Типовые области применения ПКБ-503ч:

Пульты и панели управления промышленной и специальной аппаратуры
Устройства ручного ввода команд и данных
Контрольно-измерительные комплексы
Встраиваемые электронные системы с логическими уровнями питания 5 В
Оборудование, рассчитанное на эксплуатацию в широком температурном диапазоне

Ключевые технические характеристики

Параметр	Значение
Тип изделия	Кнопочный бесконтактный переключатель
Световая индикация	Отсутствует
Электронная фиксация	Отсутствует
Режим работы	Со стробированием
Номинальное питание	5 В ±10%
Допустимое напряжение питания	4,5–5,5 В
Коммутируемый ток	До 30 мА
Потребляемый ток	До 3 мА
Усилие срабатывания	1,7–3,5 Н
Полный ход приводного элемента	3,5–5 мм
Габаритные размеры	35 × 19 × 19 мм
Масса	Не более 10 г
Рабочая температура	От −60 до +85 °C
Ресурс коммутаций	До 10 000 000 циклов

Технические параметры показывают, что ПКБ-503ч рассчитан не на коммутацию силовых цепей, а на использование в низковольтных цифровых и управляющих цепях. Максимальный ток до 30 мА и питание около 5 В соответствуют задачам логического ввода в электронной аппаратуре.

Особенности исполнения

Главная особенность модели ПКБ-503ч — сочетание механической кнопочной конструкции и электронной бесконтактной коммутации. При нажатии переключатель формирует управляющий логический сигнал, а стробирование позволяет применять его в схемах, где опрос состояния кнопки синхронизируется внешним управляющим сигналом.

Чёрная клавиша удобна для унификации лицевой панели, маркировки функциональных групп органов управления или построения контрастной системы индикации на пульте. Для серии ПКБ503 также предусмотрены клавиши других цветов, включая белый, серый, синий и красный.

Надёжность и условия эксплуатации

ПКБ-503ч рассчитан на продолжительную работу в условиях значительных температурных перепадов: от −60 до +85 °C. При повышенной температуре +85 °C ресурс составляет не менее 5 миллионов циклов, а в нормальных условиях — до 10 миллионов коммутаций. Для изделий серии также заявлена работоспособность при относительной влажности до 98% при +35 °C и длительный срок сохраняемости.

Такие показатели важны для аппаратуры, которая эксплуатируется в производственных помещениях, транспортных системах, измерительных комплексах и других объектах с повышенными требованиями к надёжности органов управления.

Что учитывать при проектировании

При включении ПКБ-503ч в электронную схему необходимо учитывать его низковольтное назначение. Устройство следует подключать к источнику питания в диапазоне 4,5–5,5 В и использовать в цепях, параметры которых не превышают допустимый коммутируемый ток 30 мА.

Также важно предусмотреть:

Соответствие логических уровней входов и выходов переключателя параметрам применяемой схемы
Наличие сигнала стробирования, если этого требует архитектура устройства
Правильную компоновку кнопок и доступность хода клавиши на лицевой панели
Защиту электронной аппаратуры от электростатических разрядов и импульсных помех
Проверку конкретного исполнения по действующей технической документации перед установкой

ПКБ-503ч остаётся востребованным решением для электронных пультов и систем управления, где критичны компактность, ресурс, работа в широком диапазоне температур и надёжная передача дискретных команд.
