Назначение микропереключателя ПМ25-2В(П) (5)

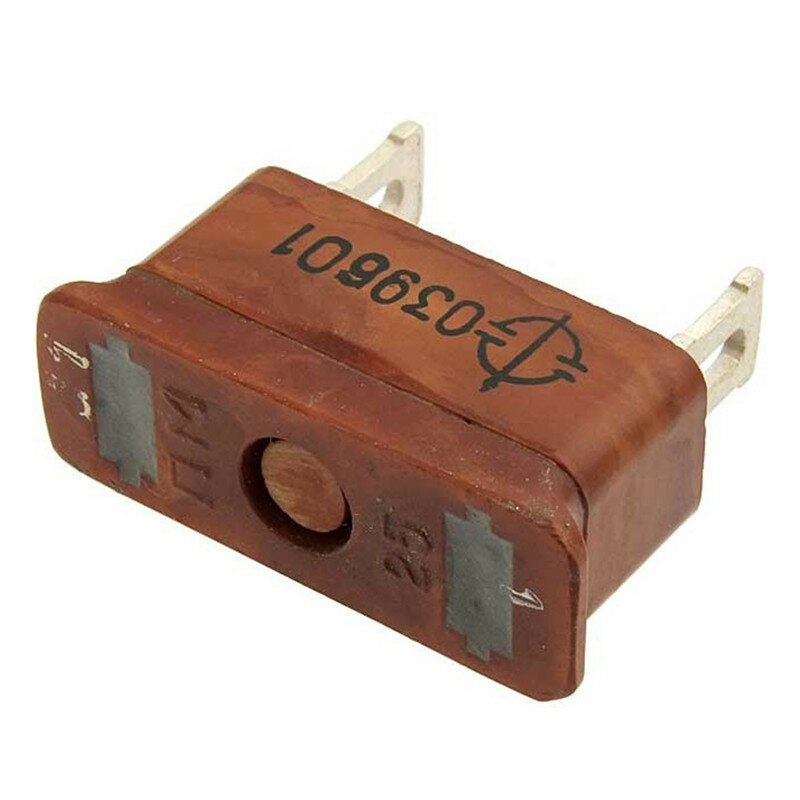

Микропереключатель ПМ25-2В(П) (5) производства Смоленского завода радиодеталей представляет собой малогабаритный герметизированный коммутационный элемент, предназначенный для замыкания, размыкания и переключения электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре и устройствах общепромышленного назначения.

Основное назначение изделия — работа в качестве концевого, путевого или управляющего датчика в узлах, где требуется высокая точность срабатывания при малом ходе приводного элемента. Переключатель фиксирует крайние положения механизмов, подаёт управляющие сигналы в цепи автоматики и служит элементом блокировки или сигнализации.

Области применения

Благодаря сочетанию малых габаритов, герметичного исполнения и стабильных характеристик микропереключатель востребован в следующих направлениях:

• бытовая и промышленная техника — узлы управления, датчики положения, кнопочные посты;
• промышленная автоматика — системы контроля и управления исполнительными механизмами;
• контрольно-измерительные приборы — регистрация крайних и промежуточных положений подвижных частей;
• системы блокировок и сигнализации — защитные цепи и цепи оповещения;
• радиоэлектронная аппаратура общего назначения — коммутация слаботочных и силовых цепей.

Расшифровка обозначения и конструктивные особенности

Маркировка

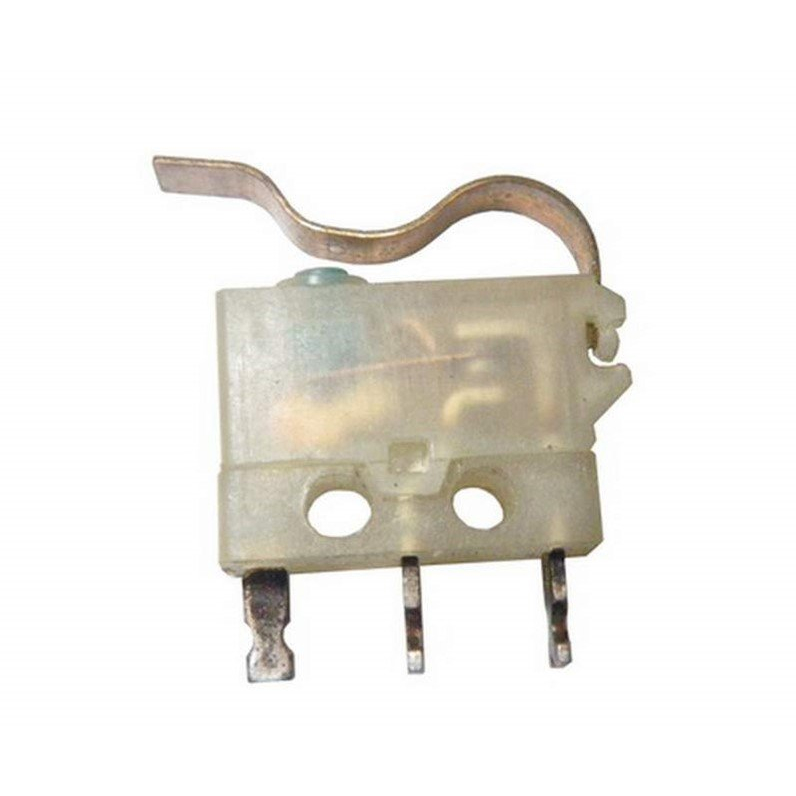

Обозначение «2В» указывает на тип контактной группы: однополюсная группа с одинарным разрывом цепи, как правило переключающая. Буква «П» в обозначении означает наличие пружинного или рычажно-пружинного приводного элемента, который обеспечивает быстрое и надёжное переключение контактов. Цифра «5» в скобках относится к разновидности или модификации привода по заводской номенклатуре — например, к длине рычага или типу ролика.

Конструкция

Корпус микропереключателя выполнен миниатюрным, в металлокерамическом или металло-полимерном исполнении, что обеспечивает герметичность и стойкость к внешним воздействиям. Выводы рассчитаны на объёмный монтаж — непосредственную пайку в печатную плату или в проводные соединения, что упрощает интеграцию изделия в существующие схемы.

Основные технические характеристики

• Коммутационная способность: ток от около 0,1 мкА до 4 А при напряжении до 250 В.
• Мощность коммутируемой нагрузки: до примерно 300 В·А.
• Сопротивление контакта: не более 0,05 Ом.
• Сопротивление изоляции: не менее 1000 МОм.
• Электрическая прочность изоляции: 750 В эффективного значения.
• Усилие срабатывания при прямом ходе: порядка 2,45–3 Н.
• Рабочий ход приводного элемента: не более 0,6 мм.
• Количество коммутационных циклов: до 100 000, что определяет ресурс переключателя при нормальных условиях эксплуатации.

Условия эксплуатации и климатическое исполнение

Климатическое исполнение В для категории качества «ВП» подразумевает эксплуатацию в режиме, соответствующем требованиям ГОСТ для электронных компонентов общего назначения. Диапазон рабочих температур для изделий исполнения ВП составляет примерно от −60 °C до +85 °C, что позволяет применять ПМ25-2В(П) (5) в достаточно жёстких температурных условиях.

Условия поставки

Товар поставляется в заводской упаковке. Срок поставки составляет 2–4 недели. Артикул изделия — 21496, категория — Микропереключатели, производитель — Смоленский завод. Год выпуска — 2022.
