Назначение

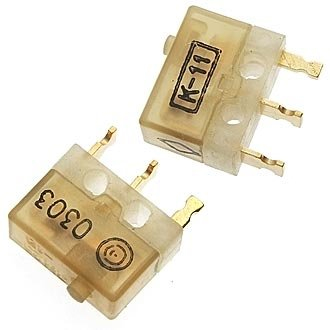

ПМ25-1В(П) (5) — миниатюрный однополюсный микропереключатель с одинарным разрывом цепи, выпускаемый ОАО «Смоленский завод радиодеталей». Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Основные области применения включают цепи сигнализации, питания и управления, где требуется компактное исполнительное устройство с механическим приводом и высокой надёжностью срабатывания.

Переключатель относится к категории МикроПереключатели и поставляется в заводской упаковке. Срок поставки составляет 2–4 недели.

Подтверждённые технические характеристики

Приведённые ниже параметры подтверждены данными производителя и справочными сведениями по изделию.

• Усилие переключения при прямом срабатывании — не более 2,45–3,0 Н в зависимости от категории качества (ВП или СКК).
• Рабочий ход приводного элемента — до 0,6 мм.
• Сопротивление электрического контакта — не более 0,05 Ом.
• Сопротивление изоляции — не менее 1000 МОм.
• Электрическая прочность — 350–750 В эффективного значения.
• Коммутируемый ток — от 10 в степени минус 7 до 4 А при напряжении до 250 В.
• Масса — не более 1,2–1,5 г.
• Время срабатывания подвижных контактов — до 0,02 с.
• Количество циклов коммутации — до 100 000.
• Год сведения о товаре в каталоге — 2022.

Температурный диапазон и климатическое исполнение

Диапазон рабочих температур составляет от минус 45 °C до плюс 55 °C для исполнения СКК (модели ПМ25Н-1/2) и расширяется до минус 60 °C … плюс 85 °C для категории ВП. Климатическое исполнение — В (ВП) либо УХЛ (СКК).

Конструкция и особенности исполнения

Конструкция переключателя обеспечивает одинарный разрыв цепи и однополюсную коммутацию. Модификация (П) обозначает повышенные требования к качеству изготовления, а индекс (5) указывает на конкретный вариант исполнения, выпускаемый Смоленским заводом. Миниатюрные габариты и малая масса позволяют применять изделие в аппаратуре с плотным монтажом.

В зависимости от категории качества изделие выпускается в исполнении ВП или СКК, что определяет как температурный диапазон, так и область применения — от гражданской радиоэлектронной аппаратуры до изделий с повышенными требованиями к надёжности.

Применение

1. Коммутация цепей сигнализации в радиоэлектронной аппаратуре.
2. Коммутация цепей питания и управления малой и средней мощности.
3. Использование в качестве концевого или путевого датчика в механических узлах.
4. Применение в аппаратуре, работающей в расширенном диапазоне температур (исполнение ВП).

Переключатель рассчитан на коммутацию как постоянного, так и переменного тока, что делает его универсальным решением для схем управления и контроля. Благодаря малому времени срабатывания и стабильному контактному сопротивлению изделие подходит для цепей, где важна точность и повторяемость переключений.

Комплектация и условия поставки

Товар поставляется в заводской упаковке производителя — ОАО «Смоленский завод радиодеталей». Артикул изделия в каталоге — 21494. Ориентировочный срок поставки составляет 2–4 недели. Иные сведения о комплектации, сертификатах, гарантии и стране производства в предоставленных данных не указаны.
