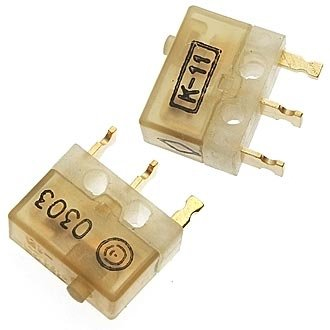

ПМ25-1В (5) 2022г Смоленский завод

Цена:

900 ₽

В наличии: 200 шт.

Заводская упаковка, Срок поставки 2-4 недели

Производитель: Смоленский завод

Технические характеристики

ПМ25-1В (5) Смоленский завод

ПМ25‑1В (5) — это миниатюрный микропереключатель, выпускаемый Смоленским заводом радиоэлектроники (ОАО «Смоленский завод РЭП» или смежные производственные структуры). Он относится к серии ПМ25 и предназначен для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре, КИП и других устройствах с ограниченным местом для монтажа.

Назначение и область применения

Микропереключатель ПМ25‑1В используется как концевой или путевой элемент в малогабаритных устройствах: измерительные приборы, бытовая и промышленная электроника, автоматика, системы блокировок и сигнализации.
Он рассчитан на коммутацию малых и средних токов в цепях постоянного и переменного тока, в том числе в режимах с низковольтными и индуктивными нагрузками.

Конструкция и тип контакта

ПМ25‑1В представляет собой однополюсный микропереключатель с одинарным разрывом цепи (одно полюсное размыкание), предназначен для объемного монтажа.
Контактная система выполнена так, чтобы обеспечить низкое контактное сопротивление (не более 0,05 Ом) и хорошую коммутирующую способность при небольших габаритах.

Основные технические параметры

Климатическое исполнение и категория качества соответствуют требованиям к изделиям, применяемым в радиоэлектронной аппаратуре (обычно В/ВП или УХЛ/СКК в зависимости от партии поставки).
Диапазон рабочих температур, как правило, ориентирован на промышленный и бытовой диапазон, типично от примерно –45 °C до +55…+70 °C (конкретное значение зависит от конкретной модификации и приемки по ТУ).
Масса изделия весьма малая — порядка 1,2–1,5 г , что важно для весовой оптимизации аппаратуры.

Коммутационная и электрическая прочность

Коммутационная способность микропереключателя рассчитана на небольшие токи: в типовом исполнении это величины порядка единиц ампер при соответствующем напряжении постоянного и переменного тока (точные значения необходимо смотреть по ТУ АГО.360.030 и конкретному обозначению исполнения).
Электрическая прочность изоляции между контактами и корпусом обычно составляет сотни вольт эффективного переменного напряжения , а сопротивление изоляции — не ниже 1 ГОм , что обеспечивает надежную работу в условиях общепромышленной электроники.

Условное обозначение и исполнения

Маркировка «ПМ25‑1В (5)» указывает на конкретное исполнение серии ПМ25:

«ПМ25» — серия микропереключателей,
«1В» — тип контакта (однополюсный с одинарным разрывом) и, как правило, сочетание направления рычага/привода,
цифра «5» в скобках обычно относится к модификации по типу рычага, длине или направлению срабатывания (конкретную расшифровку стоит уточнить по ТУ АГО.360‑030‑ТУ или заводскому каталогу).

Описание

Назначение микропереключателя ПМ25-1В (5)

ПМ25-1В (5) — миниатюрный микропереключатель производства Смоленского завода, относящийся к серии ПМ25. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре, контрольно-измерительных приборах и других устройствах с ограниченным пространством для монтажа.

Основное назначение микропереключателя — работа в качестве концевого или путевого элемента, а также элемента блокировки и сигнализации в малогабаритных устройствах. Он применяется в измерительных приборах, бытовой и промышленной электронике, автоматике, системах блокировок и сигнализации.

Подтверждённые особенности конструкции

ПМ25-1В представляет собой однополюсный микропереключатель с одинарным разрывом цепи. Конструкция рассчитана на объёмный монтаж. Контактная система выполнена с обеспечением низкого контактного сопротивления — не более 0,05 Ом, что важно для стабильной коммутации при небольших габаритах корпуса.

Тип контакта: однополюсный, с одинарным разрывом цепи.
Способ монтажа: объёмный.
Контактное сопротивление: не более 0,05 Ом.
Сопротивление изоляции: не ниже 1 ГОм.
Электрическая прочность изоляции между контактами и корпусом: сотни вольт эффективного переменного напряжения.
Масса изделия: порядка 1,2–1,5 г.
Климатическое исполнение и категория качества: соответствуют требованиям к изделиям для радиоэлектронной аппаратуры.
Диапазон рабочих температур: ориентировочно от минус 45 °C до плюс 55…70 °C в зависимости от модификации и приёмки по техническим условиям.

Коммутационная способность микропереключателя рассчитана на небольшие токи — порядка единиц ампер при соответствующем напряжении постоянного и переменного тока. Точные значения определяются техническими условиями АГО.360.030 и конкретным обозначением исполнения.

Условное обозначение и применение

Маркировка «ПМ25-1В (5)» указывает на конкретное исполнение серии ПМ25. Обозначение «ПМ25» соответствует серии микропереключателей, «1В» — типу контакта и, как правило, сочетанию направления рычага или привода. Цифра «5» в скобках обычно относится к модификации по типу исполнения.

Изделие применяется для коммутации малых и средних токов в цепях постоянного и переменного тока, в том числе при низковольтных и индуктивных нагрузках. Микропереключатель востребован в устройствах, где требуется надёжная работа при ограниченном монтажном пространстве и малой массе компонентов.

Условия поставки и эксплуатационные замечания

Поставка осуществляется в заводской упаковке. Срок поставки составляет 2–4 недели. Год выпуска в каталоге указан как 2022.

Для точного подбора режимов коммутации необходимо руководствоваться техническими условиями АГО.360.030 и конкретным обозначением исполнения, поскольку электрические параметры могут различаться в зависимости от модификации и приёмки. Изделие предназначено для применения в общепромышленной электронике и радиоэлектронной аппаратуре.
