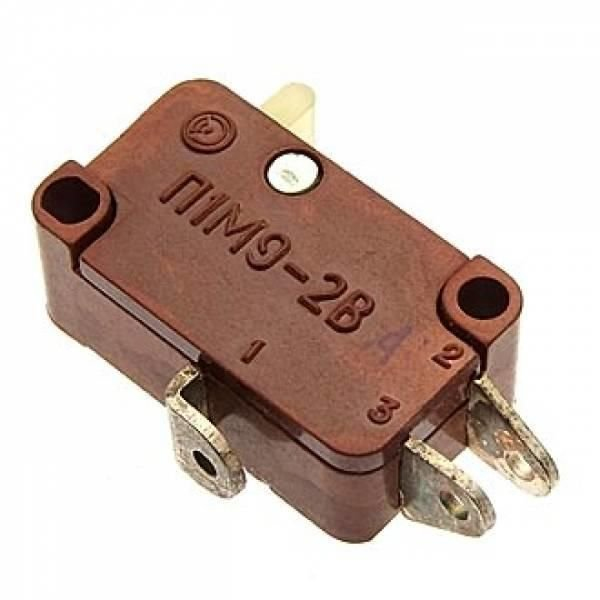

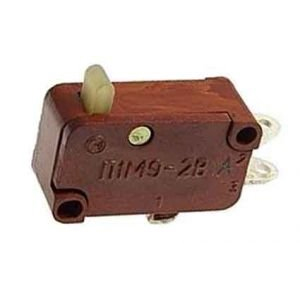

П1М9-2В (5) Смоленский завод

П1М9-2В (5) — это микропереключатель, выпускаемый Смоленским заводом радиодеталей (ныне известен как АО «Смоленский завод радиодеталей»). Он предназначен для коммутации электрических цепей в электро-, радио- и контрольно-измерительных приборах.

Основные характеристики

Усилие переключения не превышает 8,5 Н, а рабочий ход приводного элемента составляет от 1,5 до 3,5 мм. Сопротивление электрического контакта для версии с приемкой «5» — не более 0,02 Ом, электрическая прочность изоляции — 1100 В, сопротивление изоляции — не менее 1000 МОм. Диапазон рабочих температур для этой категории качества — от -60 до +125 °C, масса изделия — не более 10 г, срок сохраняемости — 15 лет.

Обозначение и исполнение

В маркировке П1М9-2В цифра «2» после дефиса указывает на типономинал, определяющий электрические режимы коммутации, а «В» — на климатическое исполнение. Индекс «(5)» обозначает повышенную категорию качества (приемка «5» или «ВП»), что обеспечивает улучшенные параметры надежности и долговечности. Коммутируемый ток — от 0,5 мкА до 5 А, напряжение — от 0,1 мВ до 250 В.

Применение

Микропереключатели П1М9-2В широко используются в промышленной аппаратуре, авиационной и военной технике благодаря высокой надежности и устойчивости к экстремальным условиям. Производитель гарантирует соответствие техническим условиям при правильной эксплуатации и хранении.
